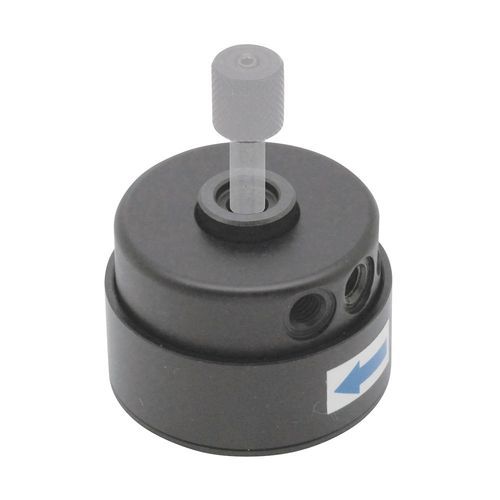

Grampo de tração mecânico QLPD series

Estes grampos únicos proporcionam uma fixação muito rápida e segura para operações de maquinagem repetitivas. Consistem numa base de fixação juntamente com um pino personalizado com base na espessura da peça que está a fixar. Ao rodar o manípulo 1/4 de volta, o grampo da base puxa o pino para baixo e fixa-o na posição. Quatro parafusos e dois orifícios de localização permitem uma fixação segura e uma localização precisa. Também estão disponíveis bases de montagem para permitir a montagem na parte superior e o ajuste da altura. A tolerância recomendada da peça de trabalho é de +/-,3 mm para o modelo 150 e +/-,5 mm para o modelo 200. O corpo e o excêntrico são fabricados em liga de aço 4140, tratados termicamente com um acabamento de óxido preto. O eixo do punho é fabricado em aço de liga 1045 com acabamento em óxido preto. O botão esférico é de plástico.
