Extensor para grampo tensor PTRC1 series

Visão geral do produto

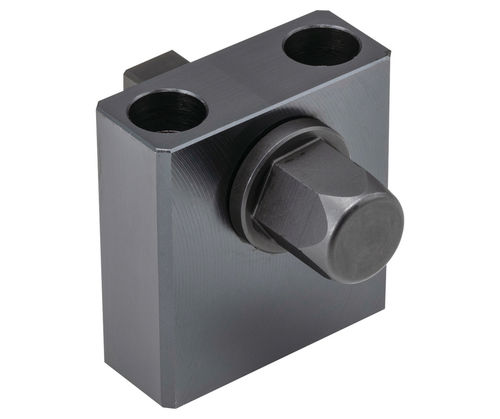

As unidades de extensão PTRC1 aumentam a distância de operação das grampos PTPD1 e dos suportes de trabalho com mola PTNS1. A unidade aceita uma barra de extensão e uma soquete hexagonal (não incluídos). A cabeça hexagonal pode ser operada manualmente, com chave de impacto ou integrada a um nutrunner para linhas automatizadas. Corpo em aço 1045 com acabamento óxido negro; cabeça hexagonal em aço 4135, temperado e revenido, acabamento óxido negro.

Opções / Dimensões

• PTRC1-25 (SKU PTRC1-25) — H=42 mm, H1=25 mm, H2=33 mm — Compatível: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm, H1=30 mm, H2=38 mm — Compatível: PTPD1-12, PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm, H1=40 mm, H2=48 mm — Compatível: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm, H1=50 mm, H2=57 mm — Compatível: PTNS1-16

Compatibilidade

• Projetado para operar com grampos de tração da série PTPD (variantes PTPD1)
• Também funciona com suportes de trabalho com mola PTNS1

Materiais e acabamento

• Corpo: aço 1045 com acabamento óxido negro
• Cabeça hexagonal: aço 4135, temperado e revenido, acabamento óxido negro

Utilização

• Anexar barra de extensão e soquete hexagonal (não fornecidos) para conectar ao grampo ou suporte
• A cabeça hexagonal pode ser girada manualmente, com chave de impacto ou usada com um nutrunner em linhas automatizadas

Incluído / Não incluído

• Incluído: corpo da unidade de extensão e cabeça hexagonal conforme descrito
• Não incluído: barra de extensão e soquete hexagonal

Mídia e documentação

• Vídeo do produto e ficha técnica para download disponíveis

Especificações técnicas

• Modelo: PTRC1
• Material (corpo): aço 1045
• Material (cabeça hex): aço 4135, temperado e revenido
• Acabamento: óxido negro no corpo e na cabeça
• Operação: manual, chave de impacto ou compatível com nutrunner
• Requer: barra de extensão e soquete hexagonal (não fornecidos)
• Tamanhos disponíveis: PTRC1-25, PTRC1-30, PTRC1-40, PTRC1-50
• Aplicação típica: ampliar a distância de operação de grampos PTPD e suportes PTNS1 em linhas de produção automatizadas
