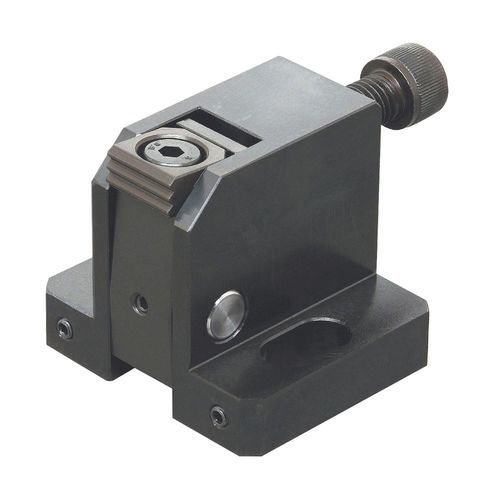

Dispositivo de aperto mecânico CP101 series

em aço

Estas abraçadeiras laterais utilizam um espaço de fixação mais pequeno e permitem a fixação de peças de trabalho maiores. O aperto do parafuso esférico força a abraçadeira para a frente e para baixo contra os suportes e batentes da peça de trabalho. O parafuso de ajuste com sextavado interior evita que a abraçadeira deslize para trás durante a fixação. Estão incluídas duas anilhas planas. O corpo é fabricado em liga de aço 1045. O braço é fabricado em liga de aço 1045 e tratado termicamente. O mordente serrilhado substituível proporciona uma fixação positiva e é fabricado em aço rápido M-2, endurecido a Rc 60/62. As peças têm um acabamento de óxido preto.
