Cunha de aperto de perfil plano CP132 series

em aço

Descrição

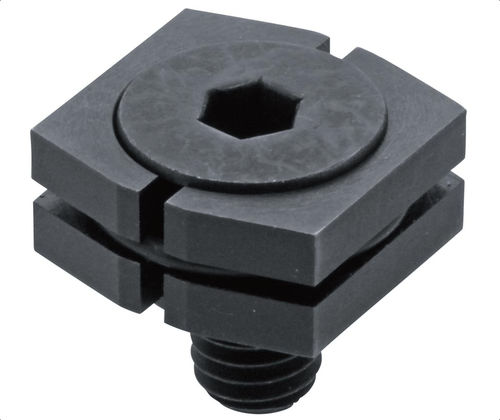

O aperto do parafuso sextavado expande as garras para fora e para baixo, impedindo a elevação da peça. Projetado para prender duas peças contra batentes fixos. Perfil baixo e tamanho compacto reduzem o tempo de setup e aumentam as peças por carga. CP132-A utiliza parafuso de cabeça escareada; CP132-B utiliza parafuso de cabeça cilíndrica com soquete. Garras: aço SNCM439, dureza HRC33-39, acabamento óxido negro. Arruela: aço 4135, acabamento óxido negro. O-ring: borracha fluoretada.

Opções de peças (tabela)
ID | SKU | Número da Peça | Rosca | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | Força de Fixação (Lbs) | Torque admissível do parafuso (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

Mídia
Vídeo do produto disponível: cp132.mp4
Especificações disponíveis: cp132-e.pdf

Características / Especificações técnicas

• Modelo: CP132 (tipo cunha, mini)
• Função: O aperto do parafuso sextavado expande as garras para fora e para baixo para evitar a elevação da peça; projetado para prender duas peças contra batentes fixos
• Perfil baixo e tamanho compacto para setup mais rápido e maior número de peças por carga
• Variantes: CP132-A (parafuso de cabeça escareada) e CP132-B (parafuso de cabeça cilíndrica com soquete)
• Garras: aço SNCM439, dureza HRC33-39, acabamento óxido negro
• Arruela: aço 4135, acabamento óxido negro
• O-ring: borracha fluoretada
• Opções de rosca / peças disponíveis: M5x0.80x15, M5x0.80x16, M6x1.00x16, M6x1.00x18, M8x1.25x20, M8x1.25x25 (ver tabela para dados dimensionais e forças de fixação)
• Forças de fixação (exemplos da tabela): 449 lbf (CP132-05001A) até 2,023 lbf (CP132-08001B)
