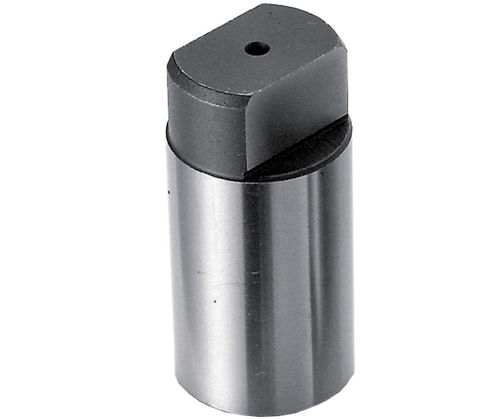

Pino de centragem com rosca BJ710 series

Visão geral do produto
Estas cunhas de posicionamento são usadas para localizar uma placa de fixação numa mesa de máquina com furos de localização 30G6. Fabricadas em aço 1045, endurecidas e retificadas de precisão com acabamento em óxido negro.

Aplicação
Para placas de fixação com furos de localização 30G6 na mesa da máquina.

Variantes do produto

• ID 142543 — SKU BJ710-14030 — Rosca M6 x 1.00 (profundidade 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — Rosca M6 x 1.00 (profundidade 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — Rosca M6 x 1.00 (profundidade 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — Rosca M6 x 1.00 (profundidade 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

Tipos de produto relacionados

• Pinos de localização / Cunha de posicionamento
• Para placas de fixação com furos 30G6

Características / Especificações técnicas

• Modelo: BJ710
• Material: Aço 1045
• Tratamento térmico: Endurecido
• Acabamento: Óxido negro
• Fabricação: Retificado de precisão
• Rosca (nas variantes): M6 x 1.00, profundidade 10 mm
• Dimensões comuns: D = 30 mm, D1 = 29 mm, L = 64 mm, L1 = 15 mm
• Largura da cunha (W) disponível: 14 mm, 18 mm, 20 mm, 22 mm
• Uso típico: Posicionamento de placas de fixação em mesas de máquinas com furos 30G6
