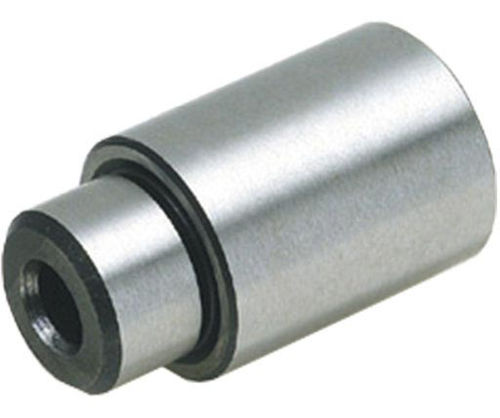

Pino de centragem de base hexagonal BJ401 series

com rosca

Descrição
Esses pinos de localização de borda são projetados para posicionar e alinhar com precisão gabaritos e peças. Também podem ser usados como batentes endurecidos ou pés para gabaritos. O pino redondo é fixado com um parafuso de cabeça cilíndrica com encaixe interno. Fabricado em aço SK95, temperado, retificado de precisão e com acabamento em óxido negro.

Opções de peças

• BJ401-04001 — SKU: 142529; Número da peça: BJ401-04001; Rosca: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; Número da peça: BJ401-04002; Rosca: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; Número da peça: BJ401-06001; Rosca: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; Número da peça: BJ401-06002; Rosca: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; Número da peça: BJ401-10001; Rosca: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; Número da peça: BJ401-10002; Rosca: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; Número da peça: BJ401-12001; Rosca: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; Número da peça: BJ401-12002; Rosca: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

Mídia / Documentos
PDF de especificações disponível para o produto BJ401 (ver documentação do produto).

Especificações técnicas

• Modelo: BJ401
• Estilo: Pino de localização de borda — cilindro
• Material: aço SK95
• Tratamento / Acabamento: endurecido, retificado de precisão, acabamento óxido negro
• Fixação: pino redondo montado e preso com parafuso de cabeça cilíndrica com encaixe interno
• Principais usos: posicionamento e alinhamento de gabaritos e peças; pode ser usado como batente endurecido ou como pés de gabarito
• Tamanhos de rosca disponíveis: M4, M6, M10, M12
• Dimensões de variantes disponíveis: ver opções de peças acima
