Caixa de mancal cilíndrica CTG series

de esferascom rolamento de esferasem aço

Descrição

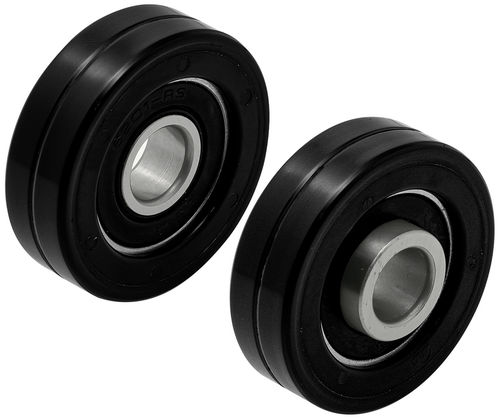

Estes rolos com rolamento coberto em uretano destinam-se a aplicações de baixa carga, como portas deslizantes e transporte em carrier. A superfície de uretano é moldada diretamente sobre um rolamento especial coberto para evitar separação e proporcionar funcionamento silencioso. Disponíveis nas versões sem colarinho (A) e com duplo colarinho (B / D). Vários rolos com rolamento coberto podem ser combinados para suporte multiponto e distribuição de carga.

Opções de peça (tabela)
ID | SKU | Número da peça | Tipo | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Tipo de rolamento especial | Pinos de rolo aplicáveis | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

Mídia
O PDF de especificações está disponível para este produto.

Características / especificações técnicas

• Aplicação: rolos em uretano para cargas leves, adequados para portas deslizantes e transporte em carrier
• Superfície em uretano moldada diretamente no rolamento coberto para evitar separação
• Funcionamento silencioso devido ao corpo em uretano
• Disponível sem colarinho (A) e com duplo colarinho (B / D)
• Vários rolos com rolamento coberto podem ser usados em conjunto
• Corpo: poliuretano castanho escuro, dureza Shore A95
• Rolamento: aço, dupla vedação de borracha (ex. 696-2RS, 626-2RS, 608-2RS, 6000-2RS)
• Múltiplas opções de peças com dimensões específicas e pinos aplicáveis listados na tabela acima
• Documento de especificações disponível (PDF)
