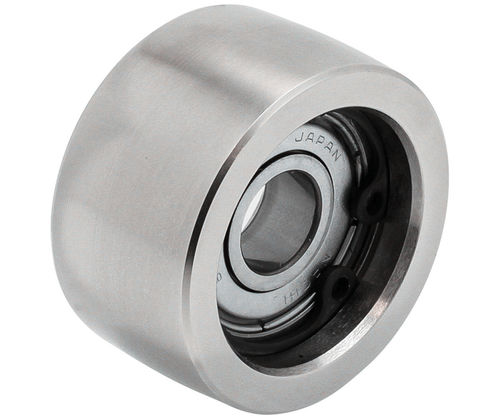

Caixa de mancal com rolamento de esferas GRL-C

de açopara sistema linearpara coluna-guia

Visão geral do produto
As tampas de rolamento para rolete guia GRL-C apresentam superfície em coroa e são projetadas para aplicações de guia de média carga, como portas deslizantes e transporte por esteira. Corpo em aço 1045. Rolamento e anel de retenção tipo C em aço.

Tipos de produto

• GRL-C: Tampa de rolamento para rolete guia em aço, superfície em coroa

Opções de peças (tabela)
ID | SKU | Número da peça | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | Tipo de rolamento | Pinos de rolete aplicáveis | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Acessórios

• GRL-BL: Suporte para roda guia (acessório para tampas de rolamento)
• Séries RLP, RLP-E, RLP-F: Pinos para roda guia (vários tipos compatíveis com as tampas de rolamento)

Características / especificações técnicas

• Tipo de superfície: Superfície em coroa
• Aplicações típicas: Guia de média carga — portas deslizantes, transporte por esteira
• Material do corpo: Aço 1045
• Material do rolamento: Aço (tipos ZZ indicados)
• Anel de retenção: Anel de retenção tipo C, em aço
• SKUs / tamanhos disponíveis: GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (consulte a tabela Opções de peças para dimensões e tipos de rolamento)
