Pino de centragem com rosca MPAS series

Visão geral

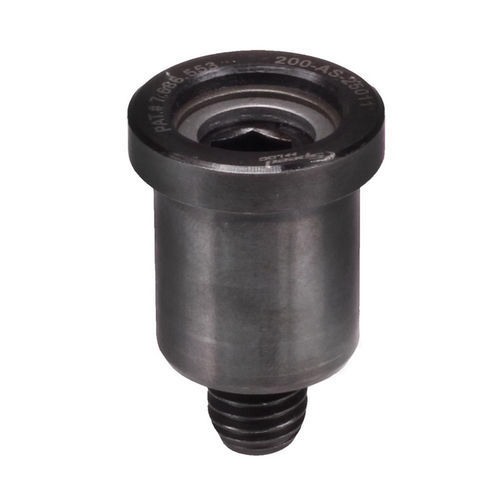

Os pinos localizadores embutidos SpeedLoc série MPAS são projetados para posicionamento preciso e repetível em operações de ferramentaria, fixação e montagem. A cabeça embutida fica nivelada com a placa de fixação, permitindo acesso livre e uso em ambientes de produção. Os MPAS rosqueiam em receptáculos compatíveis ou em aplicações desenhadas pelo cliente. O design autoextraível evita travamentos durante a remoção, preservando a precisão de alinhamento e protegendo os componentes da fixação. Propriedades mecânicas: resistência à tração mínima 180.000 psi e limite de escoamento mínimo 140.000 psi; aço 4340 tratado termicamente, acabamento óxido negro.

Peças disponíveis (seleção)
Cabeçalho: ID | SKU | Número da peça | Espessura da placa (in) ±.005 | Rosca | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Força máxima de retenção (Lbs) | Torque máximo (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Características

• Cabeça embutida alinhada com a superfície da placa
• Instalação por rosca em receptáculos ou aplicações do cliente
• Design autoextraível evita travamentos e mantém a precisão de alinhamento
• Adequado para ferramentaria, fixação e operações de montagem, inclusive ambientes de produção
• Alta capacidade de retenção com repetibilidade
• Resistência à tração mín. 180.000 psi; limite de escoamento mín. 140.000 psi
• Material: aço 4340 tratado termicamente com acabamento óxido negro

Especificações técnicas

• Material: Aço 4340 tratado termicamente
• Acabamento: Óxido negro
• Resistência à tração (mín): 180.000 psi
• Limite de escoamento (mín): 140.000 psi
• Montagem: Embutido (a cabeça fica nivelada com a placa)
• Design: Autoextraível para evitar travamentos e manter a precisão de alinhamento
• Faixa de peças disponíveis: MPAS-13010 até MPAS-25010 (várias espessuras de placa e tamanhos de rosca conforme listado acima)
