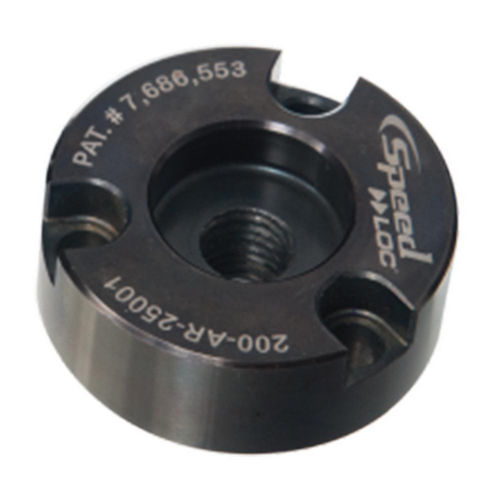

Receptor para sensor MPAR series

Descrição do produto
Estes receptores são instalados na subplaca ou na mesa da máquina para receber as unidades localizadoras. Receptores universais com fixação por parafuso são intercambiáveis com sistemas de travamento por esfera concorrentes. Permitem aproveitar a velocidade, precisão e fácil instalação do sistema SpeedLoc sem a necessidade de fabricar novas subplacas ou retrabalhar as existentes. Parafusos de montagem com cabeça cilíndrica (SHCS) incluídos. Resistência mínima à tração: 180.000 psi. Limite de escoamento mínimo: 140.000 psi. Material: aço 4340 tratado termicamente com acabamento óxido negro.

Tabela de peças
Detalhe | ID | SKU | Número da peça | Espessura mínima da placa in | Tamanho do localizador | Rosca in | D Diâmetro cabeça receptor in | D1 Diâmetro furo placa in | D2 Diâmetro ext. receptor in | D3 Furo passagem placa in | Dp Diâmetro centro parafuso in | H Altura receptor in | H1 Altura cabeça receptor in | H2 Profundidade C'Bore placa in | Tamanho SHCS | Torque máximo parafuso ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Mídia

• SpeedLoc Information (PDF)

Características / Especificações técnicas

• Parafusos de montagem com cabeça cilíndrica incluídos
• Resistência mínima à tração: 180.000 psi
• Limite de escoamento mínimo: 140.000 psi
• Material: aço 4340 tratado termicamente
• Acabamento: óxido negro
• Receptores universais com fixação por parafuso, intercambiáveis com sistemas de travamento por esfera concorrentes
• Projetados para instalação em subplaca ou mesa de máquina para receber unidades localizadoras
