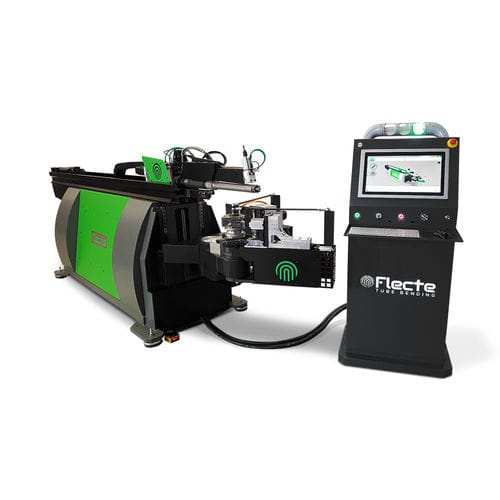

Curvadora elétrica VEX 259de tubosCNCde 9 eixos
Guardar nos favoritos
Comparar
Características
- Acionamento
- elétrica
- Produto
- de tubos
- Sistema de controle
- CNC
- Número de eixos
- de 9 eixos
- Outras características
- com mandril
- Diâmetro do tubo
MÁX: 200 in
MÍN: 0 in
- Raio de curvatura
3,5 in, 5,9 in
- Comprimento de curvatura
48 in
- Ângulo de curvatura
300 °
- Força de curvatura
10 kN
- Precisão
0,05 °
- Comprimento total
150 in
- Largura total
37 in
- Altura total
59 in
- Peso
3.748 lb
(1.700 kg)- Tensão
400 V
- Potência total
12 kW
(16,3 hp)
Descrição
para uma variedade de perfis de tubos com curvatura por mandril e por rolo.
Dados técnicos
Centro P1 - 1 polegada (P1)
Passagem da braçadeira - 1,1 polegadas
Velocidade do eixo
Movimento do tubo - 49,2 polegadas/seg
Rotação do tubo - 700 °/seg
Desvio do tubo
23.6 polegadas/seg
Empilhamento do tubo
11.8 polegadas/seg
Fecho do tubo - 7,5 polegadas/seg
Bloco seguinte - 19,7 polegadas/seg
Mandril - 8,3 polegadas/seg
Precisão
Movimento do tubo - 0,0020 polegadas
Rotação do tubo - 0,05°
Desvio do tubo
0.0020 polegadas
Empilhamento do tubo
0.0020 polegadas
Fecho do tubo
0.0020 polegadas
Bloco seguinte
0.0020 polegadas
Mandril
0.0020 polegadas
Capacidade de dobragem
Máximo de tubo de ferro com mandril - 1x0,08 polegadas
Máximo de curvatura do rolo de tubo de ferro
0.79x0,08 polegadas
Máximo de tubo de liga de alumínio com mandril - 1,18x0,08 polegadas
Máxima curvatura em rolo de tubo de liga de alumínio
1 x 0,08 polegadas
---
