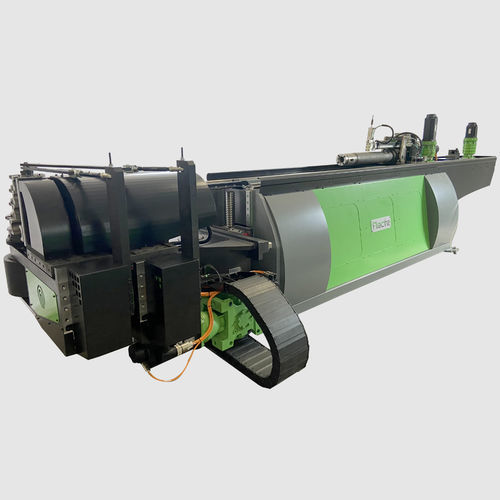

Curvadora totalmente elétrica VEX 909de tubosde 9 eixos
Guardar nos favoritos
Comparar
Características
- Produto
- de tubos
- Número de eixos
- de 9 eixos
- Raio de curvatura
7,9 in, 11,8 in
- Comprimento de curvatura
51 in
- Ângulo de curvatura
65 °
- Precisão
0,05 °
- Comprimento total
284 in
- Largura total
55 in
- Altura total
75 in
- Peso
13.228 lb
(6.000 kg)- Tensão
400 V
- Potência total
35 kW
(47,6 hp)
Descrição
para uma variedade de perfis de tubos com curvatura por mandril e por rolo.
Dados técnicos
Centro P1 - 2,75 polegadas (P1)
Passagem da braçadeira - 3,7 polegadas
Velocidade do eixo
Movimento do tubo - 25,6 polegadas/seg
Rotação do tubo - 340 °/seg
Desvio do tubo
9.8 polegadas/seg
Empilhamento do tubo
2 polegadas/seg
Fecho do tubo - 3,9 polegadas/seg
Bloco seguinte - 15,7 polegadas/seg
Mandril - 13,8 polegadas/seg
Precisão
Movimento do tubo - 0,0020 polegadas
Rotação do tubo - 0,05°
Desvio do tubo
0.0020 polegadas
Empilhamento do tubo
0.0020 pol
Fecho do tubo - 0,0020 polegadas
Bloco seguinte - 0,0020 polegadas
Mandril - 0,0020 polegadas
Capacidade de dobragem
Máximo de tubo de ferro com mandril - 3,54x0,16 polegadas
Máxima curvatura do tubo de ferro em rolo
2.56x0,12 polegadas
Máximo de tubo de liga de alumínio com mandril - 3,94x0,12 polegadas
Curvatura máxima do rolo de tubo de liga de alumínio
3.54x0.12 polegadas
---
