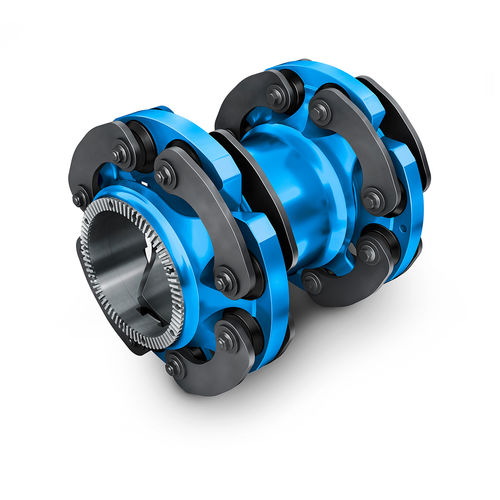

Eixo-árvore metálico GKG

cardanduplopara locomotiva

Acoplamento cardânico elástico de dupla articulação Intervalo de binário nominal até TKN = 5 861 Nm, disponível em 5 tamanhos Intervalo de temperatura: de –30 °C a +70 °C Boas ligações graças à qualidade Os acoplamentos cardânicos FLENDER GKG® são acoplamentos de saída elásticos de dupla articulação, utilizados para compensar desalinhamentos da suspensão primária no bogie, com transmissão total do binário entre a unidade de engrenagens e o eixo do conjunto de rodas motrizes. Permitem deslocamentos muito grandes dos eixos e toleram desalinhamentos significativos entre o eixo e a unidade de engrenagens, gerando apenas forças de reação muito reduzidas. As peças do acoplamento FLENDER GKG podem ser instaladas individualmente na unidade de engrenagens e no eixo do conjunto de rodas. As peças do acoplamento vêm com rolamentos esféricos pré-instalados e auto-calibrados, com elementos de borracha protegidos. Estes apresentam uma longa vida útil de até um milhão de quilómetros de percurso do veículo. Ao aparafusar os suportes nos pinos dos rolamentos esféricos, o acoplamento pode ser instalado de forma simples utilizando ferramentas padrão. O espaçador centra-se automaticamente. As suas vantagens num relance Longa vida útil de até um milhão de quilómetros de percurso do veículo Os elementos esféricos de borracha permitem deslocamentos muito grandes do eixo e toleram desalinhamentos significativos entre o eixo e a unidade de engrenagens Baixas forças de reação Fabricado na Alemanha, utilizado em todo o mundo Elétricos Metros Locomotivas
