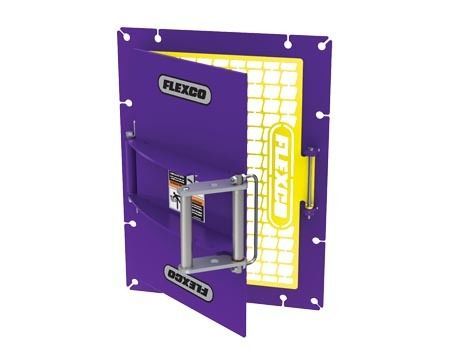

Porta de inspeção INDR series

Visão geral do produto
As portas de inspeção Flexco fornecem ponto de inspeção visual e acesso de manutenção em calhas e invólucros de transportadores. Também permitem acesso para limpeza de acúmulo de material em limpadores de correia e outros componentes do transportador.

Características e benefícios

• Mecanismo de trava ajustável — a estanqueidade da vedação da porta é alterada ajustando as porcas no parafuso em U
• Design travável — permite instalação de cadeado através da trava e do reforço da porta para restringir acesso
• Vedação de silicone na porta — garante vedação entre a porta e a placa de montagem
• Montagem à prova de poeira — selante de silicone fornecido para vedação hermética com a calha ou parede do invólucro
• Opções com ou sem tela (modelos com sufixo "S")

Especificações gerais

• Construção: aço pintado (revestimento em pó) ou aço inoxidável 304
• Compatibilidade de largura de correia: 24" a 60" (600 a 1500 mm)

Produtos disponíveis / tamanhos

• Inspection Door 12 x 12 in. (300 x 300 mm) — Nº pedido: INDR-1212; Código do item: 79303; Peso: 8.7 kg (19.2 lbs)
• Inspection Door 12 x 18 in. (300 x 450 mm) — Nº pedido: INDR-1218; Código do item: 79304; Peso: 10.7 kg (23.5 lbs)
• Inspection Door 18 x 24 in. (450 x 600 mm) — Nº pedido: INDR-1824; Código do item: 79305; Peso: 16.0 kg (35.2 lbs)
• Inspection Door 24 x 24 in. (600 x 600 mm) — Nº pedido: INDR-2424; Código do item: 79306; Peso: 19.4 kg (42.8 lbs)
• Inspection Door w/Screen 12 x 12 in. (300 x 300 mm) — Nº pedido: INDR-1212S; Código do item: 79307; Peso: 9.6 kg (21.2 lbs)
• Inspection Door w/Screen 12 x 18 in. (300 x 450 mm) — Nº pedido: INDR-1218S; Código do item: 79308; Peso: 11.8 kg (26.0 lbs)
• Inspection Door w/Screen 18 x 24 in. (450 x 600 mm) — Nº pedido: INDR-1824S; Código do item: 79309; Peso: 18.0 kg (39.7 lbs)
• Inspection Door w/Screen 24 x 24 in. (600 x 600 mm) — Nº pedido: INDR-2424S; Código do item: 79310; Peso: 21.9 kg (48.3 lbs)

Tabela de dimensões
Tamanho da porta (abertura) (L x C) | Dimensões externas (L x C) | Altura
12 x 12 in (300 x 300 mm) | ext.: 16-5/16 x 15-3/4 in (415 x 400 mm) | 3-7/16 in (90 mm)
12 x 18 in (300 x 450 mm) | ext.: 16-5/16 x 21-7/8 in (415 x 555 mm) | 3-7/16 in (90 mm)
18 x 24 in (450 x 600 mm) | ext.: 22-5/16 x 27-3/4 in (570 x 705 mm) | 3-7/16 in (90 mm)
24 x 24 in (600 x 600 mm) | ext.: 28-5/16 x 27-3/4 in (720 x 705 mm) | 3-7/16 in (90 mm)

Especificações técnicas

• Materiais: aço pintado (revestimento em pó) ou aço inoxidável 304
• Vedação: vedação de silicone na porta; selante de silicone fornecido para a interface da placa de montagem
• Fecho: trava ajustável com parafuso em U e provisionamento para cadeado
• Opções: modelos com tela (sufixo S) ou sem tela
• Aplicações típicas: inspeção visual, acesso para manutenção e acesso para limpeza de limpadores de correia e outros equipamentos de transportador
