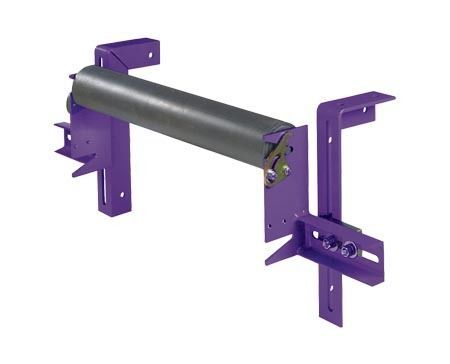

Rolo de transportador em aço-carbono HDR series

em liga de açopara esteira transportadora

Visão geral do produto
Os roletes estabilizadores mantêm o perfil da correia de retorno plano e estável para maximizar o contato com limpadores de correia e melhorar a eficiência de limpeza.

Características e benefícios

• Mantém a correia plana e estável para que as lâminas do limpador obtenham contato ideal
• Adequado para aplicações com cup ou flap na correia
• Melhora o desempenho do limpador secundário e prolonga a vida útil da lâmina/ponta ao evitar irregularidades

Especificações

• Kit de suporte do rolete estabilizador:
  • Ajuste horizontal e vertical para adaptar‑se a várias geometrias de transportador
  • Projetado para uso com roletes de retorno existentes no local ou com rolos de reposição fornecidos
  • Ranhuras de retenção do rolete nas porções superior e inferior das chapas permitem ajuste de altura do rolete
• Rolo de retenção Live‑Shaft:
  • O kit de suporte HDR permite ajuste vertical
  • Comprimento total do rolo = largura da correia + 6" (150 mm); comprimento total do eixo = largura da correia + 30" (750 mm)

Especificações do Rolo de Retenção Live‑Shaft (tabela)
Comprimento total do rolo: Largura da correia + 6" (150 mm)
Comprimento total do eixo: Largura da correia + 30" (750 mm)
Diâmetro do eixo: 24"–42" (600 mm–1050 mm) — 1‑15/16" de diâmetro
48"–60" (1200 mm–1500 mm) — 2‑7/16" de diâmetro
72"–84" (1800 mm–2100 mm) — 2‑15/16" de diâmetro
Construção do eixo: 24"–60" (600 mm–1500 mm) — 1045 CD; 72"–84" (1800 mm–2100 mm) — torneado a partir de barra maciça 4140

Produtos (itens selecionados desta série)

• Kit de extensão de mangueira de lubrificação — Número de pedido: HDRGEK — Código do item: 79236 (Acessórios)
• Kit de montagem do rolo de retenção S/S 17mm — Número de pedido: HDRP17 — Código do item: 63679 (Rolos)
• Kit de montagem do rolo de retenção S/S 22mm — Número de pedido: HDRP22 — Código do item: 63678 (Rolos)
• Rolo de retenção Live‑Shaft — Número de pedido: HDR24 — Código do item: 79010 — Largura da correia: 24 in. / 600 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR30 — Código do item: 79011 — Largura da correia: 30 in. / 750 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR36 — Código do item: 79012 — Largura da correia: 36 in. / 900 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR42 — Código do item: 79013 — Largura da correia: 42 in. / 1050 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR48 — Código do item: 79014 — Largura da correia: 48 in. / 1200 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR54 — Código do item: 79015 — Largura da correia: 54 in. / 1350 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDR60 — Código do item: 79016 — Largura da correia: 60 in. / 1500 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDRS72 — Código do item: 79017 — Largura da correia: 72 in. / 1800 mm
• Rolo de retenção Live‑Shaft — Número de pedido: HDRS84 — Código do item: 79018 — Largura da correia: 84 in. / 2100 mm
• Kit de suporte do rolete estabilizador — Número de pedido: SRBK — Código do item: 74941 (Rolos)
• Kit de suporte do rolo de retenção - 24" a 60" (600 a 1500 mm) — Número de pedido: HDRBK — Código do item: 79009 (Peças de reposição)
• Kit de suporte do rolo de retenção - 72" a 84" (1800 a 2100 mm) — Número de pedido: HDRBK‑HD — Código do item: 79072 (Peças de reposição)
• Rolos de reposição (exemplos): HDRR24 — Código: 79019 — 24 in. / 600 mm; HDRR30 — Código: 79020 — 30 in. / 750 mm; HDRR36 — Código: 79021 — 36 in. / 900 mm; HDRR42 — Código: 79022 — 42 in. / 1050 mm; HDRR48 — Código: 79023 — 48 in. / 1200 mm; HDRR54 — Código: 79024 — 54 in. / 1350 mm; HDRR60 — Código: 79025 — 60 in. / 1500 mm; HDRRS72 — Código: 79026 — 72 in. / 1800 mm; HDRRS84 — Código: 79027 — 84 in. / 2100 mm

Características / especificações técnicas

• Função: estabilizar o perfil da correia para melhorar o contato do limpador e a eficiência de limpeza
• Ajuste da suportes: horizontal e vertical para adaptar‑se a diferentes geometrias de transportador
• Compatibilidade dos rolos: uso com rolos de retorno existentes no local ou com rolos de reposição fornecidos
• Altura do rolo ajustável: ranhuras de retenção nas porções superior e inferior das chapas
• Dimensões Live‑Shaft: comprimento total do rolo = largura da correia + 6" (150 mm); comprimento total do eixo = largura da correia + 30" (750 mm)
• Opções de diâmetro do eixo: 1‑15/16" (para 24"–42"), 2‑7/16" (para 48"–60"), 2‑15/16" (para 72"–84")
• Construção do eixo: 1045 CD para 24"–60" (600–1500 mm); torneado a partir de barra maciça 4140 para 72"–84" (1800–2100 mm)
