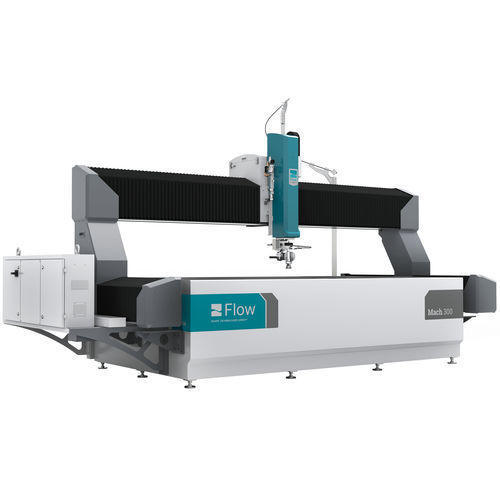

Sistema de corte para metais Mach 300 series

para compósitospara chapaspara placas

Visão geral do produto
O Mach 300 é um sistema compacto de corte por jato de água projetado para cortes 2D, com capacidades para jato de água puro e corte abrasivo. Combina as tecnologias de corte Flow em um formato que ocupa pouco espaço no chão de fábrica e permite processamento versátil de materiais.

Principais características

• Projetado para produção: Suporta fluxos de trabalho de corte de alto volume; o Dynamic Waterjet® proporciona maior velocidade e precisão em comparação com o jato abrasivo padrão.
• Construção dedicada: Estrutura de aço em formato tudo-em-um e componentes dispostos para desempenho de corte estável e instalação simplificada.
• Estação de operação móvel: Console portátil permite posicionar a interface para facilitar carregamento e monitoramento.
• Segurança e suporte padrão: Cortinas de luz de segurança incluídas; técnicos certificados Flow, peças sobressalentes, treinamento e programas de suporte disponíveis.

Aplicações e materiais
Indicado para corte de plásticos, compósitos, gaxetas, borracha, espumas, alumínio, aço e outros metais, conforme a configuração da cabeça de corte e do abrasivo. Alterna entre modos puro e abrasivo com mudanças mínimas de ferramental.

Tamanhos da série

• Mach 300 2015 — Área de trabalho: 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — Área de trabalho: 10' x 5' [3 m x 1,5 m]

Opções de componentes principais

• Tecnologia de cabeçote de corte: Pure Waterjet — jato de água de pequeno diâmetro para materiais macios; Standard Waterjet — abrasivo garnet para materiais duros; Dynamic Waterjet® — até três vezes mais rápido e mais preciso que o Standard Waterjet.
• Tecnologia de bombas: HyPlex® Prime (60.000 psi [4.150 bar]); MotoJet® (60.000 psi [4.150 bar]); MotoJet® X (60.000 psi [4.150 bar]); HyperJet® (até 94.000 psi [6.500 bar], pressões contínuas até 87.000 psi [6.000 bar]).
• Suites de software: FlowMaster (FlowCut, FlowPath, FlowNest) para corte 2D; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) para programação 2D e 3D.
• Opções de serviço: Contratos de serviço, peças sobressalentes, treinamento e suporte no local para manter tempo de atividade e desempenho.

Especificações gerais
Velocidade máxima de deslocamento: 472 in/min [11,9 m/min]
Precisão posicional linear: ± 0,001 in [± 0,025 mm]
Repetibilidade: ± 0,001 in [± 0,025 mm]
Curso do eixo Z: 12 in [305 mm]
Área de trabalho: Mach 300 2015: 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015: 10' x 5' [3 m x 1,5 m]
Aceleração: 0,075 g
Circularidade ballbar: ± 0,003 in [± 0,0762 mm]

Características / especificações técnicas

• Velocidade máxima de deslocamento: 472 in/min [11,9 m/min]
• Precisão posicional linear: ± 0,001 in [± 0,025 mm]
• Repetibilidade: ± 0,001 in [± 0,025 mm]
• Curso do eixo Z: 12 in [305 mm]
• Área de trabalho: Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Aceleração: 0,075 g
• Circularidade ballbar: ± 0,003 in [± 0,0762 mm]
• Opções de cabeçote: Pure Waterjet, Standard Waterjet (abrasivo), Dynamic Waterjet®
• Opções de bomba: HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Software: FlowMaster, FlowXpert
