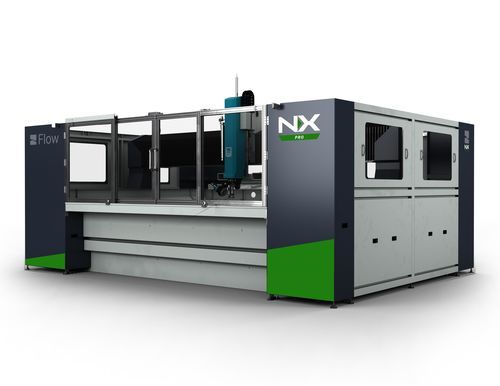

Máquina de corte com jato de água abrasivo NX Pro series

com software de parametrizaçãode grande formatoautomática

Visão geral
O NX Pro é um sistema industrial de corte por jato de água projetado para alta disponibilidade e redução de custos operacionais. Integra o primeiro sistema do setor com reciclagem de abrasivo totalmente automatizada, câmara de corte encapsulada, a NX Pump Technology de economia de energia e uma suíte de software atualizada para programação intuitiva e simulação em tempo real. O sistema recupera o abrasivo usado para reutilização sem intervenção manual, sendo indicado para produção contínua em oficinas e subcontratação.

Principais características

• Sistema de contenção inteligente — Câmara de corte totalmente encapsulada reduz ruído e respingos, melhora o acesso e a visibilidade do operador com iluminação LED integrada, janelas panorâmicas e portas deslizantes.
• Reciclagem de abrasivo — Recuperação automatizada do abrasivo que reduz o consumo e a eliminação em até 50%, diminuindo custos de consumíveis e de gestão de resíduos.
• Projetado para eficiência — NX Pump Technology com inversor de frequência reduz o consumo de energia (10–30% de economia dependendo das condições de operação) e usa componentes de longa vida útil para minimizar intervalos de manutenção.
• Remoção automática de abrasivo — Extração contínua do abrasivo consumido usando ar de oficina, sem motores ou manuseio manual.
• Opções de cabeça de corte — Standard Waterjet (abrasivo granada para materiais duros); Dynamic Waterjet® (maior velocidade e precisão); Dynamic Waterjet® XD (movimento 5 eixos preciso para ângulos compostos, compatível com o software Compass para máxima flexibilidade).

Tamanhos da série NX Pro

• NX Pro 2020 — Envelope de trabalho: 2 m x 2 m
• NX Pro 3020 — Envelope de trabalho: 3,05 m x 2 m
• NX Pro 4020 — Envelope de trabalho: 4 m x 2 m
• NX Pro 4040 — Envelope de trabalho: 4 m x 4 m

Especificações gerais (métricas)
Velocidade máxima de deslocamento rápido: 17,8 m/min
Precisão posicional linear: ± 0,0127 mm
Repetibilidade: ± 0,02 mm
Curso do eixo Z: 305 mm, 610 mm
Envelope de trabalho: NX Pro 2020: 2 m x 2 m; NX Pro 3020: 3,05 m x 2 m; NX Pro 4020: 4 m x 2 m; NX Pro 4040: 4 m x 4 m
Aceleração: 0,1 g
Circularidade ballbar: ± 0,0635 mm

Especificações gerais (imperiais)
Velocidade máxima de deslocamento rápido: 700 in/min
Precisão posicional linear: ± 0,0005 in
Repetibilidade: ± 0,0008 in
Curso do eixo Z: 12 in, 24 in
Envelope de trabalho: NX Pro 2020: 6'-6" x 6'-6"; NX Pro 3020: 10'-0" x 6'-6"; NX Pro 4020: 13'-1" x 6'-6"; NX Pro 4040: 13'-1" x 13'-1"
Aceleração: 0,1 g
Circularidade ballbar: ± 0,0025 in

Especificações técnicas

• Velocidade máxima de deslocamento rápido: 17,8 m/min (700 in/min)
• Precisão posicional linear: ± 0,0127 mm (± 0,0005 in)
• Repetibilidade: ± 0,02 mm (± 0,0008 in)
• Curso Z: 305 mm, 610 mm (12 in, 24 in)
• Opções de envelope de trabalho: 2 m x 2 m; 3,05 m x 2 m; 4 m x 2 m; 4 m x 4 m
• Aceleração: 0,1 g
• Circularidade ballbar: ± 0,0635 mm (± 0,0025 in)
• Reciclagem de abrasivo reduz consumo e eliminação em até 50%
• NX Pump Technology proporciona economias de energia de 10–30% dependendo dos parâmetros de operação
