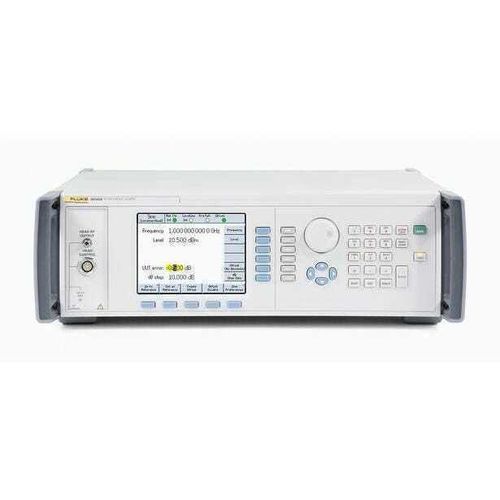

Calibrador de frequência 96040A

de precisão

Resumo

• Simplifique sistemas de calibração RF substituindo vários instrumentos e acessórios por uma única fonte.
• Acelere procedimentos de calibração, reduza erros de operador e otimize a metrologia RF.
• Cubra a maioria dos pontos de teste para calibração de analisadores de espectro até 4 GHz (faixa 1 mHz–4 GHz).
• Automatize com MET/CAL® Plus para aumentar eficiência e capacidade.

Visão geral do produto
O 96040A é uma fonte de referência RF de baixo ruído de fase projetada para consolidar cargas de trabalho de calibração RF. Fornece resolução fina de frequência, saída nivelada, baixos harmónicos e espúrios, ampla faixa dinâmica e modulação interna para P&D, testes de produção e aplicações ATE, reduzindo a complexidade do sistema.

Ampla cobertura de carga de trabalho

• Analisadores de espectro
• Medidores e analisadores de modulação
• Medidores e sensores de potência RF
• Contadores de frequência
• Atenuadores e atenuadores em passos
• Outros equipamentos de teste RF

Mais do que um calibrador RF
Quando ruído de fase, harmónicos, dinâmica ou precisão de modulação são críticos, o 96040A supera geradores de sinal de uso geral. Com faixa de 1 mHz a 4 GHz, atende à maioria dos testes de analisadores de espectro; para frequências superiores complementa outras fontes RF/micro-ondas.

Reduza o custo do seu sistema de calibração RF
O 96040A pode substituir muitos componentes do sistema, reduzindo custos de compra, instalação, manutenção e transporte. Substituições típicas incluem várias fontes de sinal, medidores e sensores de potência, atenuadores, filtros, pads, acopladores e contador de 50 MHz.

Sem necessidade de geradores de função adicionais
A modulação interna (AM, FM, PM; interna e externa) e as funções de varredura eliminam a necessidade de muitos geradores de função de baixa frequência para testes de modulação e tempo de varredura.

Projetado para calibração RF
Interface orientada à calibração com teclas dedicadas, softkeys contextuais e ecrã a cores para acelerar procedimentos. Os níveis de saída podem ser exibidos em potência (W ou dBm) ou voltagem (RMS ou p-p) e convertidos entre unidades sem perder valores introduzidos.

Precisão "What you set is what you get" e pureza do sinal
Um cabeçote de nivelamento preciso entrega os níveis definidos diretamente ao DUT, minimizando perdas, ruído e erros de desajuste. O cabeçote mantém a integridade do sinal numa faixa dinâmica de 154 dB até −130 dBm e suporta workflows connect-once test-many.

Calibrado como sistema para garantir desempenho
O 96040A é fornecido com cabeçote de nivelamento de 50 Ω (modelo /75 inclui cabeçotes 50 Ω e 75 Ω). Mainframe e cabeçote são calibrados em conjunto e entregues com certificado de calibração conforme ISO 17025 contendo dados chave (nível/atenuação, VSWR de saída, ruído de fase). Certificação acreditada disponível.

Desempenho de ruído de fase de ponta
Ruído de fase otimizado entre offsets de 1 Hz a 10 MHz; dados de ruído de fase estão incluídos no certificado de cada unidade. Para testes de offsets muito largos, está disponível o filtro passa‑banda de 1 GHz (9600FLT).

I/O de referência e funções de varredura selecionáveis
A entrada de referência externa na traseira permite travar o 96040A a um padrão externo (por exemplo, rubídio). A saída de referência pode travar DUTs. As funções de varredura suportam 1 mHz–4 GHz (linear ou logarítmico; stop-start ou center-span).

Automação e compatibilidade
O 96040A integra-se com sistemas automatizados e MET/CAL® Plus para operação desatendida estendida e maior capacidade. Emulação de comandos GPIB para instrumentos legados (família 9640A, HP3335, HP8662A/HP8663A) facilita substituição plug-and-play.

Especificações técnicas (resumo)

• Faixa de frequência: 1 mHz a 4 GHz
• Nível (saída 50 Ω): −130 dBm a +24 dBm até 125 MHz; 14 dBm a 4 GHz (nivelado)
• Resolução: 10 µHz (frequência); 0,001 dB (nível)
• Precisão frequência: ±0,05 ppm ±5 µHz
• Precisão de nível (exemplos): até −48 dBm: ±0,03 dB a 100 kHz; ±0,05 dB a 128 MHz; ±0,3 dB a 4 GHz
• Atenuação: ±0,02 dB até 49 dB; ±0,15 dB a 110 dB
• VSWR: ≤1,05 até 100 MHz; ≤1,1 até 2 GHz; 1,0 + 0,05×f(GHz) 2–4 GHz
• Harmónicos/espúrios: –60 dBc harmónicos; –78 dBc espúrios até 1 GHz
• Ruído de fase (1 GHz): típico –144 dBc/Hz (10 kHz–100 kHz offset)
• Modulação: AM, FM, PM (interna/externa)
• Varredura de frequência: 1 mHz–4 GHz
• Contador: interno 50 MHz
• Interfaces: IEEE-488.2 (GPIB); emulação GPIB para modelos legacy
• Temperatura operação: 0 °C–50 °C; armazenamento: −20 °C–+70 °C
• Dimensões: 146 × 442 × 551 mm; Peso: 18 kg
