Calibrador de frequência 96270A series

de precisão

Visão geral

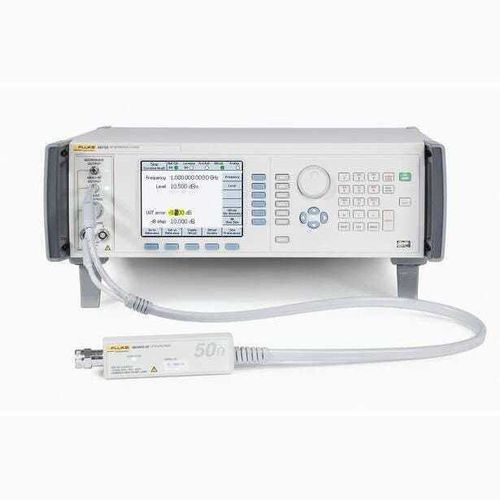

O 96270A é uma fonte de referência RF para calibração até 27 GHz. Fornece controlo de nível de sinal preciso, atenuação programável e baixo ruído de fase num único equipamento, simplificando os fluxos de calibração para analisadores de espectro, sensores de potência RF, analisadores de modulação, receptores de medida, contadores de frequência e osciloscópios de alta frequência. O instrumento suporta auto‑caracterização e pode armazenar até 30 perfis de correção para diferentes configurações de cabo/adaptador.

Principais recursos

• Controlo preciso de nível e atenuação com baixo ruído de fase para tarefas de calibração RF.
• Auto‑caracterização para criar planos de referência na entrada da UUT e aplicar correções automaticamente.
• Leitura dupla integrada de medidor de potência compatível com sensores térmicos especificados.
• Contador de frequência interno de 300 MHz e modulação interna (AM, FM, PM) até 4 GHz.
• Emulação de comandos GPIB e compatibilidade MET/CAL para automatizar procedimentos de calibração.

Aplicações

• Calibração de analisadores de espectro (incluindo modelos HF) e receptores de medida
• Calibração e verificação de sensores de potência RF
• Calibração de nível e atenuação para atenuadores, pads e acopladores
• Calibração de analisadores de modulação e osciloscópios
• P&D, linhas de produção e serviços de calibração em campo

Benefícios
O 96270A fornece sinais nivelados com precisão diretamente na entrada da UUT para reduzir perdas, erros de adaptação e contributos de incerteza das interconexões externas. A cabeça de nivelamento 50 Ω (opcional 75 Ω) oferece ampla faixa dinâmica para sinais de baixo nível até 4 GHz; a saída de micro‑ondas e o kit HF estendem a cobertura até 27 GHz após auto‑caracterização. Substituindo múltiplos instrumentos (geradores, medidores de potência, atenuadores, contadores), o 96270A reduz a complexidade do sistema, custos e facilita calibrações no local.

Configurações e acessórios

• 96270A — mainframe base com cabeça de nivelamento 50 Ω (saída cabeça até 4 GHz).
• 96270A/75 — adiciona cabeça 75 Ω.
• 96270A/HF — kit de nivelamento HF para metrologia até 27 GHz.
• 96270A/LL — opção de saída micro‑ondas baixo nível.
• 96270A/LL/HF — combinação LL e kit HF.
• Acessórios: sensores de referência de potência, divisores HF, cabos micro‑ondas metrológicos, kit de rack (Y9600), filtro 9600FLT, estojo de transporte.

Automação e fluxo de teste
O 96270A suporta procedimentos MET/CAL, emulação de comandos GPIB de equipamentos comuns e rotinas MET/CAL de amostra para reduzir o tempo de calibração e permitir operação sem vigilância. Perfis de auto‑caracterização armazenados aceleram alterações de configuração e operações em campo.

Especificações técnicas (seleção)

• Faixa de frequência: cabeça O/P 50 Ω 1 mHz–4 GHz; saída micro‑ondas direta 1 mHz–27 GHz (opção LL); saída micro‑ondas com opção HF 1 kHz–27 GHz.
• Faixa de nível: exemplos −130 dBm a +24 dBm conforme frequência e configuração.
• Resolução: 10 µHz (frequência); 0,001 dB (nível).
• Precisão de frequência: ±0,05 ppm ±5 µHz.
• Precisão de nível (cabeça 50 Ω): ex. ±0,03 dB até 100 kHz a baixo nível; incertezas da saída micro‑ondas após auto‑caracterização no certificado.
• Precisão de atenuação (50 Ω): ±0,02 dB até 49 dB; ±0,15 dB a 110 dB (relativo).
• VSWR: cabeça ≤1,05 até 100 MHz; saída micro‑ondas direta tip. ≤2,0; divisor HF ≤1,22.
• Ruído de fase: ex. −144 dBc/Hz a 1 GHz (10 kHz–100 kHz offset, típico).
• Modulação: AM, FM, PM interna/externa até 4 GHz.
• Contador de frequência: interno 300 MHz.
• Interfaces: IEEE‑488.2 (GPIB) com emulação de comandos.
• Dimensões (A×L×P): 146 × 442 × 551 mm; Peso: 18 kg.
• Calibração: fornecido com certificado conforme ISO 17025; até 30 perfis de auto‑caracterização armazenáveis.
