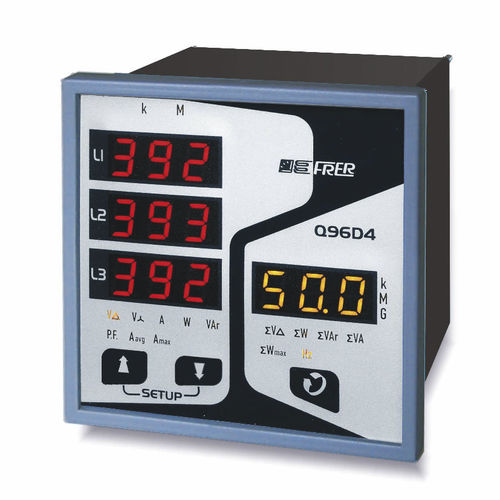

Analisador para redes elétricas trifásicas Q96D4

de qualidade da energiaintegráveldigitais

96x96 Multifuncional com 4 visores LED vermelho/amarelo Analisador de rede multifuncional adequado para uso em sistemas trifásicos com três ou quatro fios com carga desequilibrada, mesmo na presença de formas de onda distorcidas. Permite a visualização de todas as grandezas características principais de uma rede elétrica (11 grandezas, 30 medidas) em um único instrumento, por meio de 3 displays LED VERMELHOS, nos quais aparecem os valores relativos às três fases, mais um quarto display LED AMARELO para visualização das grandezas do sistema. A escolha das medidas apresentadas é independente para cada uma das duas secções (valores das fases e do sistema), permitindo assim uma supervisão mais completa do estado da rede. O tipo de medição em curso e o quilo ou Mega multiplicador a ser aplicado são indicados por meio de símbolos luminosos de fácil identificação. Dados técnicos lED do visor 4 (h 10mm) max.indicação 3 cifre - 3 dígitos (999) posição do ponto decimal automatica - automático status LED's simboli luminosi - símbolos iluminados leituras actualizadas 1 seg tipo de medição TRMS precisão básica ±1% Un tensão nominal de entrada Un 100÷400V Em corrente nominal de entrada Em 1-5A intervalo de entrada (1) 10÷120% Un; 5÷120% In frequência de operação 45÷65Hz Relação CT (valor primário máximo) 10000A sobrecarga contínua 1,2 Un; 2In sobrecarga de curta duração 2 Un; 20 In (1seg) consumo de circuitos de tensão <0,5VA consumo dos circuitos de corrente <0,5VA alimentação 115-230Vac (47...63Hz) ±10% consumo de energia 3VA temperatura de funcionamento -10...+23...+50°C temperatura de armazenamento -30...+70°C autoestinguimento material termoplástico UL 94-V0 protecção para habitação IP52
