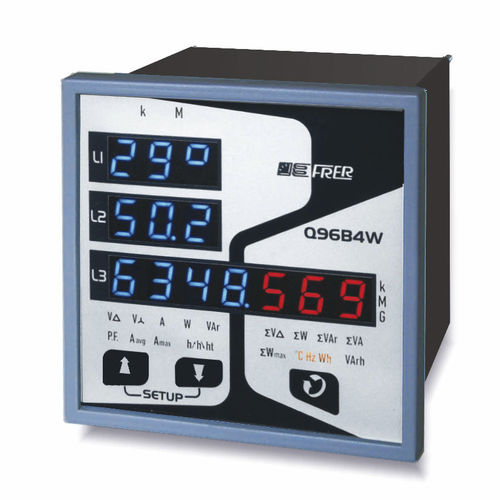

Analisador para redes elétricas trifásicas Q96B4W

de qualidade da energiaintegráveldigitais

Multifuncional de alta performance 96x96mm com 4 visores azuis/vermelhos Analisador multifuncional adequado para uso em sistemas trifásicos com três ou quatro fios com carga desequilibrada, mesmo na presença de formas de onda distorcidas. Permite a visualização de todas as grandezas características principais de uma rede eléctrica, incluindo os valores de Energia Activa e Reactiva, (16 grandezas, 32 medições) num único instrumento, através de 3 displays LED AZUL, nos quais aparecem os valores relativos às três fases, mais um quarto display LED VERMELHO para visualização das grandezas do sistema. A escolha das medições apresentadas é independente para cada uma das duas secções (valores das fases e do sistema), permitindo assim uma supervisão mais completa do estado da rede. As indicações do tipo de medição em curso e do quilo ou Mega multiplicador a aplicar são feitas por meio de símbolos luminosos de fácil e imediata identificação. Como opção, pode ser equipado com uma interface de comunicação (Modbus RTU - Ethernet - IEC61850 - PROFIBUS) e 2 saídas de alarme que podem ser programadas como saídas impulsivas para a retransmissão de energia ativa e reativa. Dados técnicos lED do visor 4 (h 10mm) max.indicação 3 cifre - 3 dígitos (999) posição do ponto decimal automatica - automático status LED's simboli luminosi - símbolos iluminados leitura de atualização 1 seg tipo de medição TRMS precisão básica ±0,5% Un tensão nominal de entrada Un 100÷400V Em corrente nominal de entrada Em 1-5A intervalo de entrada (1) 10÷120% Un; 5÷120% In frequência de operação 45÷65Hz Relação VT (valor primário máximo) 1000kV Relação CT (valor primário máximo) 10000A sobrecarga contínua 1,2 Un; 2In
