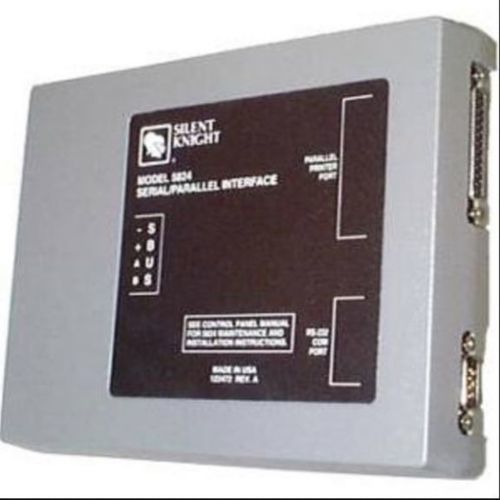

Gateway de comunicação 005824

serialRS-232para instalação na parede

Visão geral
Os módulos gateway serial e paralelo permitem conectar praticamente qualquer impressora compatível com PC a um painel de controle de alarme de incêndio Silent Knight® Series (FACP) e gerar relatórios no local. Você pode imprimir um registro de eventos em tempo real e gerar relatórios claros sobre o histórico de eventos e o estado dos detectores. Esses módulos também fornecem a interface gateway para comunicação com outros sistemas, como um sistema de controle predial. O protocolo gateway é um fluxo de dados produzido pelo FACP que pode ser usado para exibir eventos do sistema em um monitor de PC; permite que um sistema de controle predial trate eventos e silencie ou reinicie o FACP e pode ser usado para interligação com gráficos CAD.

Características e benefícios

• Conecta impressoras PC-compatíveis padrão via saída paralela ou serial RS-232
• Instalação rápida e fácil; caixa para montagem em parede
• Chaves DIP para configuração de códigos de identificação
• Falta de papel / falha do sistema sinalizadas no painel de incêndio
• Suporta impressão de registros de eventos em tempo real e relatórios com carimbo de data/hora
• Protocolo gateway transmite eventos FACP para exibição e integração com sistemas de controle predial e gráficos CAD
• Compatível com software de annunciator gráfico baseado em PC

Certificações

• NFPA 72 e NFPA 101
• UL Listed
• CSFM 7165-0559:0502
• MEA: 429-92-E Vol 9
• FM Approved

Aplicações e observações
Use os módulos gateway serial e paralelo para fornecer saídas para impressoras e rotear fluxos de eventos do FACP para PCs ou sistemas de controle predial. Múltiplos módulos podem ser posicionados ao longo de uma instalação para suportar impressoras estrategicamente localizadas e interfaces gateway distribuídas. O protocolo gateway fornece streaming de eventos para exibição e integração de controle, incluindo a capacidade de silenciar ou reiniciar o FACP a partir de um sistema interligado.

Especificações técnicas

• Nome do produto: Serial and Parallel Gateway Module
• Número do produto (site interno): P1903246
• ID do produto: 349501
• Marca(s): Farenhyt; Gamewell-FCI; Silent Knight
• Caixa: Caixa plástica para montagem em parede
• Saídas: Saída paralela e serial RS-232
• Compatibilidade de impressora: Impressoras padrão compatíveis com PC
• Indicadores / sinalização: Falta de papel e falha do sistema sinalizadas no painel de incêndio
• Configuração: Chaves DIP para definir códigos de identificação
• Relatórios: Registro de eventos e relatórios com carimbo de data/hora
• Interfaces: Protocolo gateway para exibição de eventos do sistema em monitor PC; pode interagir com sistemas de controle predial e gráficos CAD; compatível com software annunciator gráfico para PC
• Montagem: Montagem em parede
