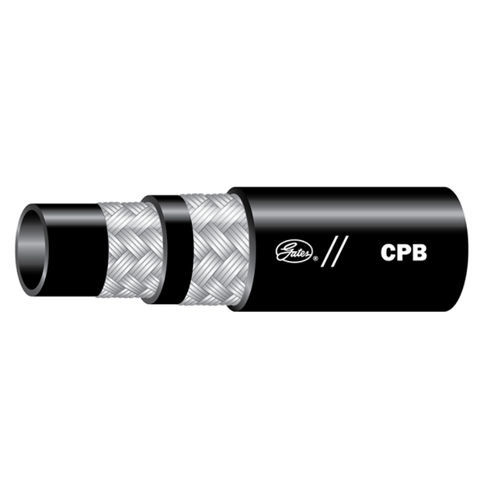

Mangueira hidráulica CPB Mine

para hidrocarbonetospara águaem aço

Visão geral do produto
Recomendado para linhas hidráulicas de alta pressão em equipamentos de longwall e em sistemas de apoio de teto. Adequado para fluidos à base de petróleo ou emulsões aquosas. Construção com trança de dois fios e pressões de trabalho estática e dinâmica indicadas na mangueira.

Principais características

• Destinado a linhas hidráulicas de alta pressão em equipamentos longwall e sistemas de apoio de teto, para fluidos à base de petróleo ou emulsões aquosas.
• Acoplamentos: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• A pressão de trabalho dinâmica segundo BCS174 considera frequentes picos de pressão em serviço.
• A capa MegaTuff™ proporciona resistência à abrasão significativamente maior e melhor resistência a ozono/intempéries (ensaio de abrasão ISO 6945).
• Ensaios de qualificação: 100.000 ciclos de impulso a 133% da pressão de trabalho dinâmica.
• A pressão de trabalho estática aplica-se a circuitos com poucas variações de pressão e permite índices admissíveis mais elevados.
• BCS174 observa que circuitos hidráulicos internos em sistemas de apoio de teto operam em condição quase estacionária com pouca carga dinâmica; as mangueiras podem aceitar classificações estáticas mais altas.
• Segundo EN 853 2SN: a pressão de trabalho estática admissível aproxima-se de uma relação de 1:2,5 em relação à pressão de ruptura.
• Pressões de ruptura referenciadas à especificação EN (nota: Gates mantém pressões mínimas de ruptura mais elevadas).
• Especificado como superior em certos aspectos em relação aos requisitos SAE e ISO.

Variantes / Todas as peças (tabela)
Part # | Nº produto | Descrição | Diâmetro interno (in) | Diâmetro interno (mm) | Diâmetro externo (in) | Diâmetro externo (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Especificações técnicas

• Construção: Mangueira hidráulica com trança de dois fios (configuração EN 853 2SN).
• Aplicações: Equipamentos longwall, sistemas de apoio de teto, linhas hidráulicas de alta pressão.
• Fluidos: Fluidos à base de petróleo ou emulsões aquosas.
• Compatibilidade de acoplamentos: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Normas e ensaios: EN 853 2SN para pressão de trabalho estática; ISO 6945 para abrasão; qualificação inclui 100.000 ciclos de impulso a 133% da pressão de trabalho dinâmica.
• Notas de desempenho: A capa MegaTuff™ aumenta a resistência à abrasão e melhora a resistência a ozono/intempéries.
• Comportamento em pressão: Pressão de trabalho dinâmica (BCS174) para picos frequentes; pressão de trabalho estática para circuitos quase estacionários.
• Comparativo: Pressões de ruptura referenciadas segundo EN; especificado para exceder aspectos relevantes de SAE e ISO.
