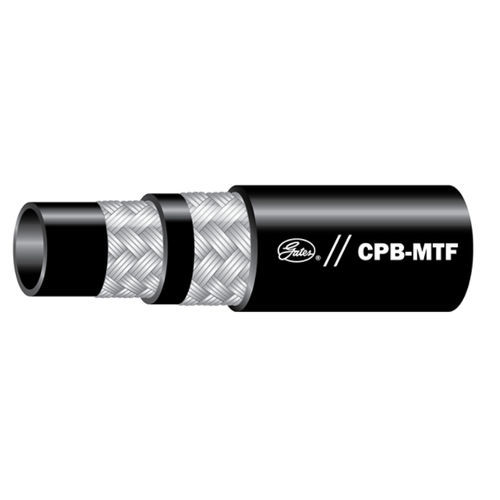

Mangueira hidráulica CPB Mine - MegaTuff™

para hidrocarbonetospara águaem aço

Visão geral
Recomendado para linhas hidráulicas de alta pressão em equipamentos de longwall e sistemas de suporte de teto. Adequado para fluidos à base de petróleo ou emulsões aquosas. Construção em trança de dois fios com classificações de pressão estática e dinâmica indicadas no mangote.

Pontos principais

• Aplicação: linhas hidráulicas de alta pressão em equipamentos de longwall e sistemas de suporte de teto.
• Fluidos aprovados: fluidos à base de petróleo ou emulsões aquosas.
• Acoplamentos: compatível com MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Resistência à abrasão: o mangote MegaTuff™ proporciona até 300× mais vida útil em comparação com mangotes padrão em testes de abrasão mangote-a-mangote e mangote-a-metal segundo ISO 6945.
• Qualificação: testado a 100.000 ciclos de impulso a 133% da pressão de trabalho dinâmica.
• Normas: EN 853 2SN (a pressão de trabalho estática aproxima-se de uma razão 1:2,5 em relação à pressão de ruptura); referência BCS174 para circuitos de suporte quase em regime estacionário; comparações com especificações SAE e ISO.

Características e benefícios

• A construção em trança de dois fios fornece classificações estáticas e dinâmicas distintas, adequada para circuitos hidráulicos de suporte com carga dinâmica limitada (BCS174).
• Projetado para longa vida útil em condições abrasivas típicas da mineração e para melhor resistência ao ozônio e intemperismo.

Variantes de peças disponíveis

• Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Especificações técnicas

• Aplicação recomendada: linhas hidráulicas de alta pressão em equipamentos de longwall e sistemas de suporte de teto.
• Construção: mangote em trança de dois fios com classificações de pressão estática e dinâmica.
• Fluidos aprovados: fluidos à base de petróleo ou emulsões aquosas.
• Compatibilidade de acoplamentos: MegaCrimp™ (-4, -6, -8, -12, -16, -20) e GSP (-24, -32).
• Resistência à abrasão: até 300× mais vida útil vs. mangote padrão segundo ISO 6945.
• Testes de qualificação: 100.000 ciclos de impulso a 133% da pressão de trabalho dinâmica.
• Normas e classificações: EN 853 2SN; referência BCS174 para circuitos quase em regime estacionário; comparações com especificações SAE e ISO.
• Tamanhos/variantes disponíveis: ver Variantes de peças disponíveis para números de peça e dados dimensionais.
