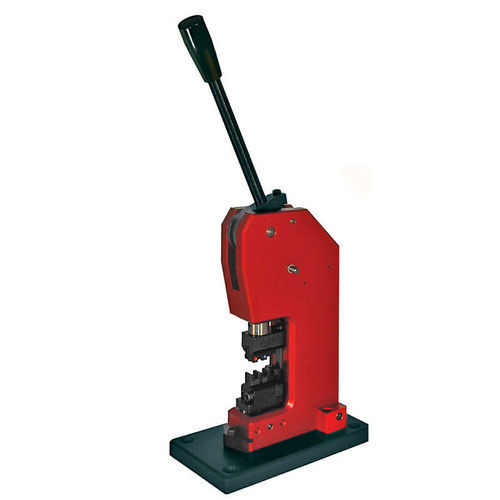

Prensa manual CR 10

com controle manualpara uniãode crimpagem

Visão geral do produto
Prensa de alavanca manual para crimpagem e união de componentes com precisão constante e baixo esforço do operador.

• Movimentos ergonômicos que permitem maior força de prensagem com esforço muscular mínimo
• Posicionamento fácil e preciso das peças nas ferramentas
• Produção de suporte de ferramentas sob medida disponível para suas ferramentas de crimpagem
• Compatível com muitas ferramentas de diferentes fabricantes
• Suporte de ferramenta intercambiável para trocas rápidas
• Ajuste rápido e preciso da posição fechada das ferramentas
• Trava de retorno integrada
• Contador de curso opcional

Tabela de dimensões
1 — 22 mm
2 — 17 mm
3 — 76 mm
Peso — 3 kg

Acessórios

• WEZAG
• WEZAG (segunda variante)
• Contador mecânico de curso
• Suporte de ferramenta (parte superior/inferior) para Pressmaster, AMP, etc.

Especificações técnicas

• Tipo de prensa: Prensa de alavanca manual
• Operação: Operada manualmente
• Projeção: 22 mm
• Altura de instalação: 76 mm
• Curso: 17 mm
• Força máxima de prensagem no ponto morto inferior: 12 kN
• Força máxima permitida no acionamento da alavanca: 200 N
• Furo de localização: Ø10 H7
• Fixação da peça: Parafuso de aperto
• Tipo de guia: Circular
• Guia anti-torção: Anti-torção com folga ± 0,1 mm
• Posição da alavanca manual: Central
• Cor padrão: Anodizado vermelho
• Peso: 3 kg
