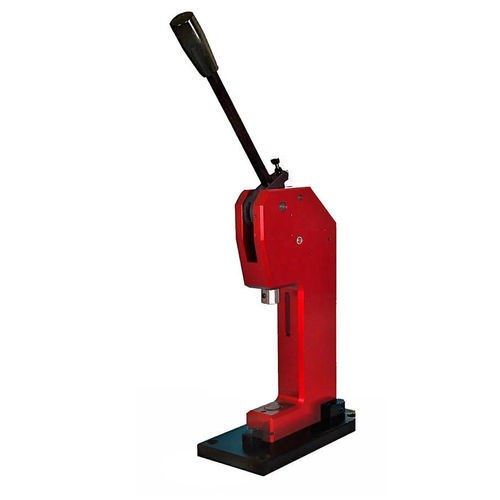

Prensa manual CR10/H50para uniãopara montagemde crimpagem
Guardar nos favoritos
Comparar
Características
- Acionamento
- manual
- Função
- para união, para montagem, de teste
- Aplicações
- para aplicações industriais, para conector elétrico
- Estrutura
- de alavanca
- Sistema de controle
- de controle manual
- Força
12 tf
- Abertura
22 mm
(1 in)- Curso
17 mm
(0,669 in)- Peso
3 kg
(7 lb)- Altura total
MÁX: 13 cm
(5 in)MÍN: 13 cm
(5 in)
Descrição
Visão geral do produto
Aplicações
Tabela de dimensões
1: 22 mm
2: 17 mm
3: 126 mm
Peso: 3,2 kg
Especificações técnicas
Opções e acessórios
- Una componentes com precisão e velocidade constantes utilizando força muscular mínima.
- Movimentos de trabalho ergonômicos com maior força de prensagem.
- Posicionamento fácil e preciso das peças nas ferramentas.
- Suporte de ferramenta intercambiável compatível com vários fabricantes.
- Trava de retorno integrada e contador de curso opcional.
Aplicações
- Crimpagem e prensagem de conectores e terminais elétricos
- Operações de montagem e união em células de produção
- Testes de ferramentas e fixação em P&D e laboratórios
- Produção em pequenos lotes e tarefas manuais
Tabela de dimensões
1: 22 mm
2: 17 mm
3: 126 mm
Peso: 3,2 kg
Especificações técnicas
- Modelo: CR10/H50
- Tipo de prensa: Prensa manual de balancim
- Operação: Manual
- Projeção: 22 mm
- Altura de instalação: 126 mm
- Curso: 17 mm
- Força máxima de prensagem no ponto morto inferior: 12 kN
- Força máxima permitida na alavanca: 200 N
- Furo de localização: Ø10 H7
- Afixação da peça: Parafuso de aperto
- Tipo de guia: Circular
- Guia sem torção: Sem torção com folga ±0,1 mm
- Posição da alavanca manual: Central
- Cor padrão: Anodizado vermelho
- Peso: 3,2 kg
Opções e acessórios
- Fabricação de suportes personalizados para as suas ferramentas de crimpagem
- Suportes intercambiáveis para troca rápida de ferramentas
- Contador de curso opcional para controlo do processo
- Compatibilidade com vários fabricantes para facilitar a integração
