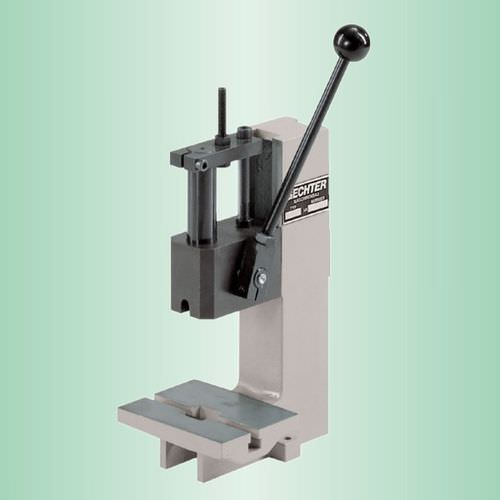

Prensa manual 2 HZP

de pinhão e cremalheirapara uniãopara montagem

Descrição do produto
A 2 HZP é uma prensa manual de cremalheira projetada para operações industriais de prensagem, união e montagem de precisão. Possui peça de fixação removível, guia circular com proteção anti-torção e altura de instalação ajustável. Cor padrão: RAL 7035. Peso: 7,5 kg.

Tabela de dimensões
A2: 188
B: 85
C: 260
D: 120
E: 70
F: 55
G: 39
U: 21
V: Ø 10 H7
X: 85 - 180
X1: 0 - 54
Y: 365 - 460
Peso: 7,5 kg

Acessórios

• Prensa padrão sem acessórios
• Regulação de profundidade de precisão PTE (adaptador)
• Placa de centragem com furo central
• Alavanca ergonómica
• Pino de fixação sem colar
• Pino de fixação com colar
• Curso de retorno mecânico

Exclusivo GECHTER

• Guiamento prismático ajustável sem folga. A peça fixada pode ser removida para a frente sem danificar o pino de fixação. (*Apenas no 4HZP)
• Porca em T 1 x DIN 650 M8x10

Especificações técnicas

• Tipo de prensa: Prensa de cremalheira
• Operação: Manual
• Saliência: 70 mm
• Altura de instalação ajustável: 85 - 185 mm
• Curso: 54 mm
• Força máxima de prensa no ponto morto inferior: 1,5 kN
• Força de operação da alavanca, máxima permitida: 350 N
• Furo de localização: Ø10 H7
• Peça fixada: Peça de fixação removível
• Tipo de direção: Circular
• Guia anti-torção: Sem folga ±0,1 mm
• Posição da alavanca manual: Direita, ajustável 360°
• Ajuste de altura: Manivela
• Binário de aperto por parafuso: 70 Nm
• Cor padrão: RAL 7035
• Peso: 7,5 kg
