Prensa manual 4 HZP

de pinhão e cremalheirade controle manualcom alavanca de comando

Visão geral

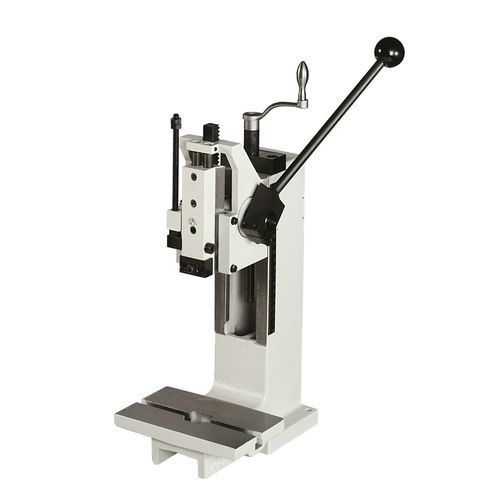

Prensa de cremalheira modelo 4 HZP para operações de prensagem precisas. Operação: manual.

Dimensões (tabela)

• A2: 243 mm
• B: 140 mm
• C: 344 mm
• D: 180 mm
• E: 90 mm
• F: 60 mm
• G: 50 mm
• U: 21 mm
• V: Ø 10 H7
• X: 70-200 mm
• X1: 0-100 mm
• Y: 465-600 mm
• Peso: 19 kg

Acessórios / Fornecimentos

• Prensa padrão sem acessórios
• Prensa padrão com garganta alargada
• Prensa padrão com altura de instalação alargada

Acessórios

• Pino de fixação com colar
• Retorno de curso mecânico
• Ajuste de profundidade de precisão PTE (adaptador)
• Placa de centralização com furo central
• Alça ergonômica
• Pino de fixação sem colar

Mesa deslizante

• Mesa deslizante pesada, mecânica
• Mesa deslizante pesada, mecânica com parafuso de travamento

Características únicas

• Guia prismática ajustável sem folga que permite remover a peça fixada para a frente sem danificar o pino de fixação
• Porca em T 1 x DIN 650 M8x10

Downloads (nomes de arquivos disponíveis na página)

• HZP 04 Hub100 G0300 ANR18811.zip
• HZP 04 Hub100 G0301 ANR24793.zip
• HZP 04 Hub100 G0302 ANR24796.zip
• PEH HZP 04 Hub100 G0300 ANR22740.zip (na pasta Presseinheit)

Características / especificações técnicas

• Tipo de prensa: Prensas de cremalheira
• Operação: Manual
• Avanço (overhang): 90 mm
• Altura de instalação ajustável: 70 mm - 200 mm
• Curso ajustável: 100 mm
• Força máxima de prensagem no ponto morto inferior: 2,5 kN
• Força de manobra da alavanca, máxima permitida: 350 N
• Furo de localização: Ø 10 H7
• Peça presa: Peça presa removível
• Guia sem torção: Guia prismática
• Guia ajustável sem folga: Por cunhas de ajuste
• Posição da alavanca manual: Direita, ajustável 360°
• Ajuste de altura da unidade de guia: Manivela
• Fixação da unidade de guia por parafuso: 60 Nm
• Cor padrão: RAL 7035
• Peso: 19 kg
