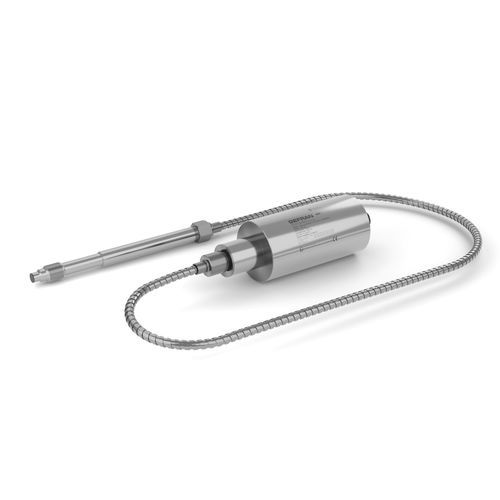

Transmissor de pressão strain gauge HMX

4–20 mAHARTconector M12

Visão geral
A série HMX da Gefran são transmissores de pressão destinados à medição de pressão de melt e outros processos de alta temperatura em instalações industriais fixas e equipamentos de laboratório. Apresentam transmissão hidráulica (sistema preenchido com fluido), opção de preenchimento com mercúrio e versões com comunicação HART e certificações para atmosferas explosivas. Projetados para temperaturas do meio até 400°C, com conversão por galgas extensométricas (ponte de Wheatstone).

Principais características

• Faixas de pressão: 0-17 até 0-2000 bar (0-250 até 0-30000 psi).
• Princípio de medição: extensiométrico (ponte de Wheatstone) com transmissão hidráulica (preenchimento de fluido).
• Precisão: < ±0,25% FS (H); < ±0,5% FS (M).
• Sinal interno de calibração: 80% FS.
• Grau de proteção: IP65 (com conector de 6 pinos).
• Roscas padrão: 1/2-20 UNF, M18x1.5 (outras por pedido).
• Diafragmas: aço inox 15-5 PH com revestimento GTP+; para faixas abaixo de 100 bar: 17-7 PH corrugado com GTP+.
• Saída/comunicação: 4…20 mA; protocolo HART disponível.

Descrição do produto

• Projetado para medição de pressão em aplicações Melt e processos de alta temperatura (extrusão, linhas de produção industriais).
• Transmissão hidráulica preenchida com fluido assegura estabilidade térmica em altas temperaturas; opção preenchimento com mercúrio disponível para execuções específicas.
• Configurações disponíveis: hastes rígidas ou flexíveis, opções com termopar, capilar exposto, montagem com flange e diversos tipos de conector.
• Versões com aprovações para atmosferas explosivas (ATEX, IECEx, etc.) e níveis de desempenho/segurança (SIL2 / PLd) conforme versão.

Observações

• Principais aplicações: processamento de polímeros (extrusão), controlo de pressão de melt, laboratórios de P&D e instalações industriais fixas que exigem medição a alta temperatura.
• Execuções especiais e variantes personalizadas (comprimentos, conectores, calibração, certificações) estão disponíveis mediante pedido.

Características / especificações técnicas

• Modelo: HMX (Gefran).
• Faixas de pressão: 0-17 … 0-2000 bar (0-250 … 0-30000 psi).
• Princípio: extensiométrico (ponte de Wheatstone) com transmissão hidráulica.
• Precisão: < ±0,25% FS (H); < ±0,5% FS (M).
• Calibração: sinal interno 80% FS.
• Proteção: IP65 (com conector de 6 pinos).
• Temperatura do processo: projeto para leitura até 400°C.
• Materiais de diafragma/revestimentos: 15-5 PH SS com GTP+; 17-7 PH corrugado com GTP+ para faixas específicas.
• Saídas elétricas: 4…20 mA; HART (Smart HART) disponível; outras saídas conforme configuração.
• Opções: hastes rígidas/flexíveis, conectores 6/8 pinos, cabo NPT, opções de autozero, opções SIL/PL, diferentes roscas.
• Aprovações: ATEX, IECEx, EAC, PAC, SIL2/PLd, KCs, NEPSI Ex, PESO (dependendo da versão).
