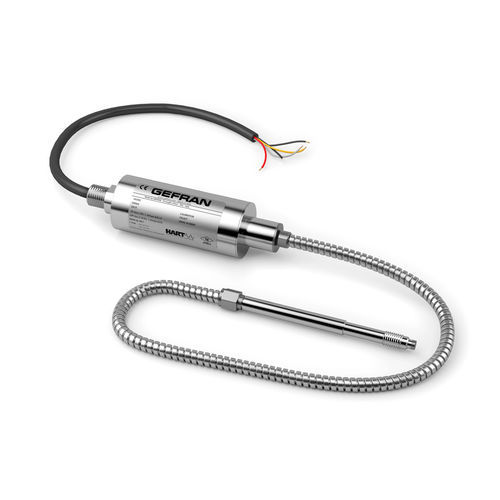

Transmissor de pressão strain gauge HWF

4–20 mAHART1/2" UNF

Visão geral
Transmissor de pressão série HWF preenchido a óleo com comunicação HART, concebido para aplicações Melt e outros processos em altas temperaturas. A transmissão hidráulica preenchida com fluido garante estabilidade de medição para temperaturas do meio até 315°C. Versões com certificação FM para áreas perigosas disponíveis.

Nome do produto

• Série HWF sensor / transmissor de pressão para aplicações Melt - alta temperatura

Configuração selecionada
Order code: HW-F-0-N-H-B35U-1-4-0-P-E-T5-0000000X000X0

• Sinal de saída: F - 4...20 mA (HART)
• Versão: 0 - Haste rígida
• Conector: N - NPT Cable
• Classe de precisão: H - 0.25% FS
• Faixa: B35U - 35 bar
• Rosca: 1 - 1/2-20 UNF (selecionada)
• Comprimento haste rígida: 4 - 153 mm (6”)
• Comprimento haste flexível: 0 - Nenhuma
• Nível de desempenho: P - PL = d
• Autozero: E - Autozero externo
• Tclass / Tamb: T5 (-20°C / +85°C)

Principais características

• Sistema preenchido a óleo para estabilidade térmica em temperaturas elevadas do processo
• Protocolo HART (funcionalidade de transmissor inteligente)
• Aprovações FM disponíveis para instalações explosion-proof e dust-ignition-proof
• Alta precisão: < ±0.25% FS (H) / < ±0.5% FS (M)
• Interfaces mecânicas: 1/2-20 UNF, M18x1.5 ou montagem com flange

Descrição técnica

• Princípio de medição: transmissão hidráulica (sistema preenchido por fluido) para elemento sensor strain-gauge
• Diafragma: 17-7 PH corrugado com revestimento protetor GTP+
• Índice de proteção e montagem: Tipo 4X, IP67 para áreas perigosas interiores e exteriores
• Temperaturas ambientes nominais: T5 Ta = -20°C a +85°C; T6 Ta = -20°C a +60°C

Aplicações e certificações

• Medida de pressão de materiais fundidos (extrusão, moldagem por injeção) e monitorização de processos de alta temperatura
• Aprovações FM para atmosferas potencialmente explosivas; variantes certificadas com SIL2 / PLd disponíveis

Especificações

• Família de produto: HWF (Melt / alta temperatura)
• Fabricante: Gefran
• Faixa exemplo (selecionada): 35 bar (B35U)
• Temperatura do meio: até 315°C conforme configuração
• Saída: 4...20 mA (HART)
• Classes de precisão: H = 0.25% FS; M = 0.5% FS
• Opções de montagem: haste rígida, haste rígida+flexível, termopar, capilar exposto, flange
