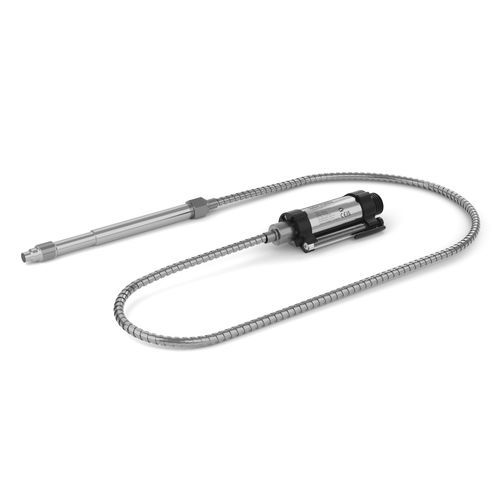

Transdutor de pressão strain gauge K3

piezorresistivocom saída raciométricacom saída de tensão

Visão geral
A série K3 da Gefran inclui sensores/trasdutores de pressão para medição em melt em aplicações de alta temperatura (até 538 °C dependendo do material da membrana). A transmissão hidráulica da pressão utiliza enchimento de sódio‑potássio (NaK) quase incompressível, permitindo a medição em pontos quentes enquanto o elemento sensível opera em área termicamente protegida. Saída em mV/V para integração em sistemas de aquisição.

Principais características

• Faixas de pressão: 0–35 a 0–1000 bar (0–500 a 0–15000 psi).
• Saída: mV/V (opções típicas 2–2.5 mV/V ou 3–3.33 mV/V).
• Precisão: < ±0.25% FS (H) e < ±0.5% FS (M).
• Fluído de transmissão: mistura NaK (sódio‑potássio), quase incompressível, conforme RoHS; NaK definido como GRAS pela FDA em configurações aplicáveis.
• Revestimentos de diafragma e opções de alta temperatura disponíveis (ex. GTP+).

Aplicações

• Medição de pressão de melt em processamento de polímeros, linhas de extrusão e outras aplicações de alta temperatura.
• Versões adequadas para aplicações sem mercúrio, alimentares e médicas quando selecionadas certificações e configurações apropriadas.
• Processos que exigem estabilidade do sinal de pressão em temperaturas elevadas.

Especificações técnicas

• Saída: 2–2.5 mV/V ou 3–3.33 mV/V.
• Faixas de pressão: exemplos 35, 50, 70, 100, 200, 350, 500, 700, 1000 bar (equivalentes psi até 15000 psi).
• Precisão: < ±0.25% FS (H); < ±0.5% FS (M).
• Volumes de NaK (exemplos): série K30 ≈ 30 mm³; K31/K32/K33 ≈ 40 mm³.
• Roscas padrão: 1/2-20 UNF e M18x1.5; outras sob pedido.
• Materiais da membrana e temperaturas máximas (exemplos): Inconel 718 + GTP+ — até 538 °C; 15‑5 PH + GTP+ — até 400 °C; Hastelloy C276 — até 300 °C; 17‑7 PH ondulada + GTP+ para faixas < 100 bar.
• Configurações mecânicas: haste rígida, rígida+flexível, versões com termopar, capilar exposto.
• Comprimentos de haste rígida (exemplos): 38 mm, 50 mm, 76 mm, 153 mm, 318 mm; comprimentos maiores conforme configuração.
• Opções de conector: 6‑pin e 8‑pin.
• Acessórios opcionais: cabos de extensão, kits de montagem/limpeza, discos de ruptura, modelos CAD/3D e documentação técnica.
