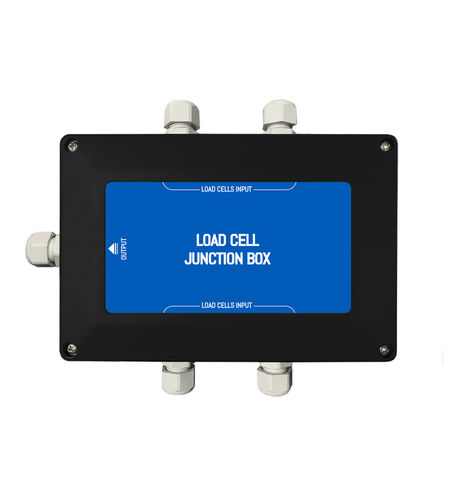

Caixa de passagem elétrica de parede GM-JX-V

para sensor de força

A GM-JX-V não é a caixa de junção de célula de carga normal e tradicional. Além de regular a função de cablagem, pode compensar e corrigir o desvio de quatro ângulos, ajustando o valor da resistência do potenciómetro de precisão. Em algumas ocasiões especiais de pesagem, quando o desvio do ângulo é tão grande que afecta os resultados da medição, esta caixa de junção pode resolver eficazmente os problemas do utilizador. Método de ligação de seis fios 1. Compatível também com células de carga de quatro fios 2. Os terminais internos dos fios são identificados como: "EX+"-- EXCITAÇÃO + "SN+"-- SENTIDO + "EX-" -- EXCITAÇÃO - "SN-" -- SENTIDO - "SIG+"-- SINAL + "SIG-" -- SINAL - "GND"-- BLINDAGEM Método de ajuste 1. O potenciómetro de precisão VR1~VR4 pode afinar o sinal de saída de cada célula de carga, que é utilizado para ajustar o desvio de quatro ângulos do sistema. 2. Os interruptores dip de quatro canais SW1 a SW4 são utilizados para desligar ou ligar a célula de carga correspondente. Quando está na posição OFF, a célula de carga é desligada do sistema. Quando está na posição ON, a célula de carga está ligada ao sistema.
