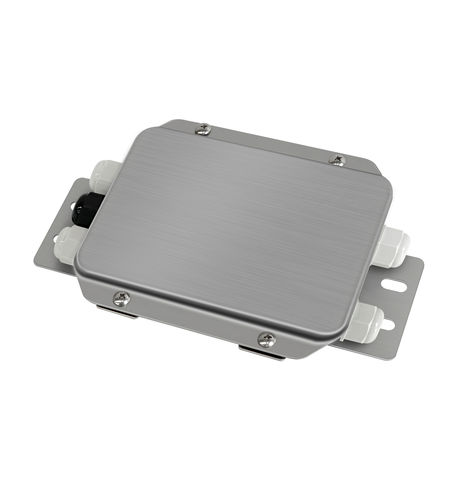

Caixa de passagem elétrica de parede GM-JX-M

de sobreporanticorrosãoresistente à água

Caixa de ligação da célula de carga GM-JX-M A GM-JX-M é uma caixa de junção de célula de carga de quatro fios. Para além de regular a função de cablagem, pode compensar e corrigir o desvio de quatro ângulos da balança, ajustando o valor da resistência do potenciómetro de precisão. Em algumas ocasiões especiais de pesagem, quando o desvio do ângulo é demasiado grande para afetar os resultados da medição, esta caixa de junção pode resolver eficazmente o problema. Método de ligação a quatro fios Os terminais internos dos fios são identificados como: "+E"-- EXCITAÇÃO + "-E" -- EXCITAÇÃO - "+S"-- SINAL + "-S"-- SINAL - "GND"-- CAMADA Método de ajuste O potenciómetro de precisão W1~W4 pode afinar o sinal de saída de cada célula de carga, que é utilizado para ajustar o desvio de quatro ângulos do sistema. Método de ajuste do desvio de quatro ângulos Antes do ajuste, o potenciómetro de quatro canais é rodado suavemente para a posição intermédia; Afinar o canal com um grande desvio para o valor médio (fechar os outros três canais ao observar um canal); Repetir o passo 2 até que os sinais de milivolts dos quatro canais sejam semelhantes.
