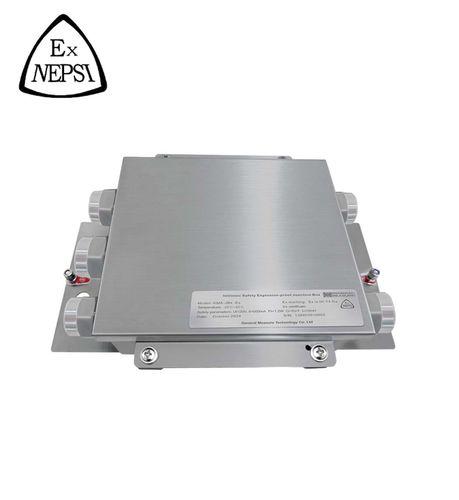

Caixa de passagem elétrica de parede GMA-JB4-Ex

anticorrosãoà prova de águaà prova de explosão

Caixa de junção de segurança intrínseca à prova de explosão GMA-JB4-Ex A GMA-JB4-Ex é uma caixa de junção à prova de explosão de segurança intrínseca que suporta ligações para 4 células de carga analógicas ou digitais em 4 fios. Ao ajustar o valor da resistência do potenciómetro, compensa os desvios de ângulo, resolvendo eficazmente resultados de peso imprecisos causados por diferenças de ângulo em aplicações de pesagem. A caixa em aço inoxidável com 5 bucins à prova de explosão (Marcação Ex: Ex db llC Gb, Classificação IP: IP66) proporciona uma proteção melhorada e um desempenho anti-interferência superior. Certificada para normas de segurança intrínseca à prova de explosão, é ideal para utilização em ambientes perigosos. Marcação Ex: Ex ia llC T4 GaI Classificação IP:lP65 Método de ligação a quatro fios Os terminais internos dos fios são identificados como: "+E"-- EXCITAÇÃO + "-E" -- EXCITAÇÃO - "+S"-- SINAL + "-S"-- SINAL - "GND"-- CAMADA Quando a célula de carga é de seis fios, curto-circuitar a +excitação e o +sinal a EX+, curto-circuitar a -excitação e o -sinal a EX-. Método de regulação Os potenciómetros de precisão W1~W4 podem afinar o sinal de saída de cada célula de carga, que é utilizado para ajustar o desvio de quatro ângulos do sistema. Método de ajuste do desvio de quatro ângulos Antes do ajuste, o potenciómetro de quatro canais é rodado suavemente para a posição intermédia; Afinar o canal com um grande desvio para o valor médio (fechar os outros três canais ao observar um canal); Repetir o passo 2 até que os sinais de milivolts dos quatro canais sejam semelhantes.
