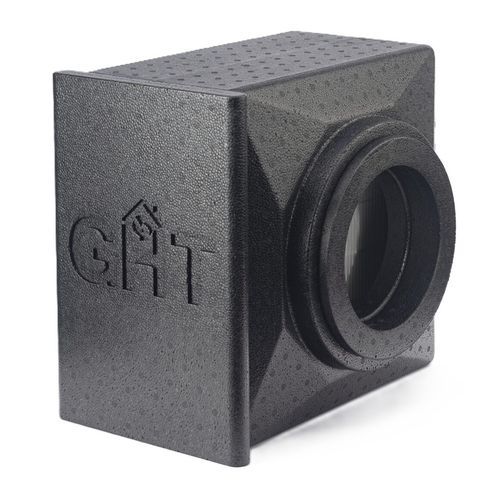

Caixa de filtro de carvão ativado PureFlow 200

para arem polipropilenotipo caixa

Visão geral do produto
Filtragem de ar avançada para sistemas de ventilação com ou sem recuperação de calor. O PureFlow 200 é fabricado em polipropileno expandido (EPP) para fornecer isolamento térmico e acústico contínuo, prevenindo condensação interna.

Principais características

• Compatível com conexões de duto DN200 e DN160 (8"/6")
• Acomoda até três filtros simultaneamente para etapas flexíveis
• Elimina pontes térmicas — evita condensação interna
• Atende à norma ISO 16890

Projetado para climas exigentes
Desenvolvido para prevenir pontes térmicas e condensação interna típicas de caixas metálicas; o PureFlow 200 mantém os filtros secos em uma ampla gama de temperaturas e humidades ambientais.

Prevenção de bolor nos filtros
Caixas metálicas frequentemente condensam quando as temperaturas interna e externa diferem. A carcaça de EPP de alta densidade fornece isolamento contínuo, evitando condensação superficial e mantendo os filtros secos para reduzir o risco de bolor.

Pronto para zonas costeiras e tropicais
Adequado para ambientes costeiros e tropicais; a carcaça em EPP evita condensação superficial até 90% de humidade relativa.

Filtragem flexível em 3 estágios
Configuração típica: ISO Coarse 75% (pré-filtro), ePM1 60% (partículas finas) e Carvão Ativado 250 g (controlo de odores/COV). Adequado para residencial, saúde e agricultura em ambiente controlado.

Tabela de queda de pressão
Condição climática | Temp (°C / °F) | Humidade | Densidade do ar | Mudança na queda de pressão | Exemplo ΔP filtro (Pa / in. w.g.)
Ártico extremo | -30 °C / -22 °F | 20% HR | 1,45 kg/m³ | +21% (Maior) | 18 Pa / 0,07 in.
Inverno do Norte | -20 °C / -4 °F | 20% HR | 1,39 kg/m³ | +16% | 17 Pa / 0,07 in.
Laboratório padrão (Base) | +20 °C / 68 °F | 50% HR | 1,20 kg/m³ | Referência (0%) | 15 Pa / 0,06 in.
Verão Europa Central | +30 °C / 86 °F | 50% HR | 1,16 kg/m³ | -4% (Inferior) | 14 Pa / 0,06 in.
Tropical (Flórida) | +35 °C / 95 °F | 60% HR | 1,13 kg/m³ | -6% | 14 Pa / 0,06 in.
Calor extremo (Dubai) | +40 °C / 104 °F | 40% HR | 1,11 kg/m³ | -8% | 14 Pa / 0,05 in.

Documentação técnica
Inclui gráficos de queda de pressão, dimensões, procedimentos de instalação passo a passo e orientações de manutenção para o sistema PureFlow 200.

Especificações técnicas

• Modelo: PureFlow 200
• Material de construção: Polipropileno expandido (EPP)
• Compatibilidade de dutos: DN200 e DN160 (8"/6")
• Capacidade de filtros: Até três filtros
• Estágios de filtração: ISO Coarse 75%; ePM1 60%; Carvão Ativado 250 g (controlo odores/COV)
• Desempenho térmico: Zero pontes térmicas; previne condensação interna e suor de superfície até 90% HR
• Normas: Cumpre ISO 16890
• Exemplo de queda de pressão base: 15 Pa (0,06 in. w.g.)
