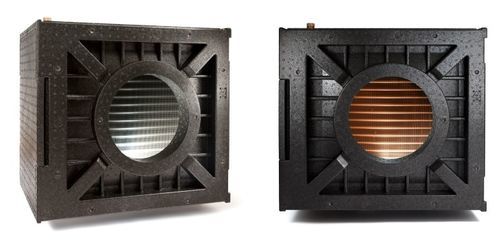

Unidade de tratamento de ar dutado G-2001

para a indústria alimentícia

Visão geral do produto
Unidade de pré-condicionamento geotérmico projetada para aquecer o ar de admissão no inverno e resfriá-lo no verão. Fornece proteção contra geada para trocadores de calor HRV/ERV e inclui filtro G4 integrado.

Instalação e versões
A unidade requer bomba de circulação externa, grupo de segurança e ligação ao sistema de controlo do edifício fornecidos pelo cliente. Disponível nas versões R (direita) e L (esquerda); a posição do filtro deve ser adaptada em conformidade.

Capacidades ampliadas — reaquecimento com água de baixa temperatura
Pode ser ligada ao sistema de aquecimento de baixa temperatura do edifício (por ex. bomba de calor, piso radiante) para reaquentar o ar de insuflação através de bateria de água em conduta. Eficaz com temperaturas de água de cerca de 25–40°C, reduzindo a necessidade de reaquecimento elétrico e os custos operacionais.

Proteção geotérmica contra geadas
O circuito de salmoura no coletor de solo estabiliza a temperatura do solo e evita que o trocador primário da unidade de ventilação congele no inverno sem descongelação eléctrica. Em climas frios utilize solução de glicol ou um trocador de placas intermédio ao circular água potável não misturada.

Integração com bomba de calor (sem coletor)
Os módulos GHT podem receber água não misturada diretamente de um depósito de inércia central de uma bomba de calor ar-água ou geotérmica (exemplos de pontos do depósito: ~10°C / 50°F verão, ~52°C / 125°F inverno). Adequado para controlo em estágios híbridos: piso radiante como 1.º estágio e unidade GHT como 2.º estágio e arrefecimento de verão primário, controlado por termostatos standard.

Hidráulica e controlo
Concebido para circulação de zona única; os reguladores de caudal standard na unidade asseguram o caudal hidráulico preciso. Utilize um circulador de zona única e lógica de controlo adequada para o escalonamento híbrido.

Documentação técnica
Dados técnicos, curvas de capacidade e manual de instalação disponíveis para download junto do fabricante.

Especificações técnicas

• Nome da série: G-2001 a G-8001 (Barebone Series)
• Função principal: pré-condicionar o ar de admissão — aquece no inverno, arrefece no verão
• Propósito: proteção contra geada para trocadores HRV/ERV
• Hidráulica: bomba de circulação externa e grupo de segurança a fornecer e ligar pelo cliente
• Versões de fluxo de ar: R (Direita) e L (Esquerda) — posição do filtro conforme necessário
• Filtração: filtro G4 incluído
• Compatibilidade baixa temperatura: eficaz com temperaturas de alimentação ≈ 25–40°C
• Pontos de exemplo do depósito: ≈ 10°C (50°F) verão, ≈ 52°C (125°F) inverno
• Requisito de proteção contra congelamento: usar solução de glicol ou trocador de placas intermédio ao conduzir água pura em climas frios
• Controlo: compatível com controlo por estágios híbridos e termostatos standard
• Hidráulica: recomendado circulador de zona única e reguladores de caudal standard
• Modos de instalação: pré-condicionamento por circuito enterrado ou integração em sistemas de aquecimento do edifício (ex. bomba de calor + depósito de inércia)
