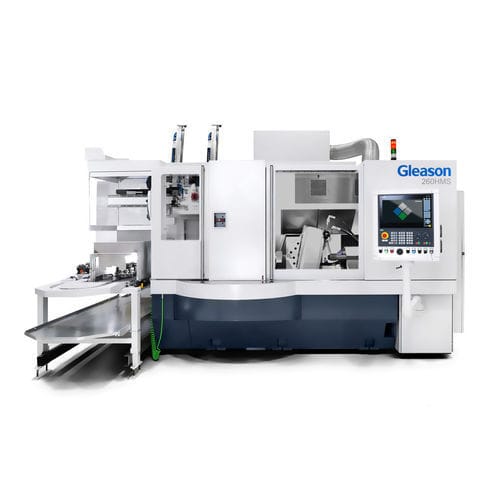

Brunidora tipo honing vertical 260HMS

monofusoCNC

Visão geral
A 260HMS é uma máquina de honing de engrenagens com fuso único que incorpora eixo B integrado, contraponto integrado e ampla área de trabalho. Foi projetada para cobrir uma ampla gama de tarefas de honing — desde eixos e peças grandes/pesadas até componentes pequenos e complexos.

Principais vantagens

• Design de fuso único para operações de honing versáteis
• Eixo B integrado para modificação da flanco durante o processo e compensação de desalinhamento do centro
• Contraponto integrado para apoiar peças longas ou pesadas
• Ampla área de trabalho para eixos, peças maiores e componentes pequenos e complexos
• Capacidade de Combi Honing para finalizar dois engrenagens numa única fixação
• Suporte para honing combinado com dois anéis: desbaste e acabamento para alta qualidade de superfície
• Conceitos de automação rápidos e compactos para carregamento rápido em área reduzida

Aplicações

• Honing de engrenagens para eixos, pinhões, engrenagens internas/externas e estriados
• Acabamento de pinhões escalonados para eDrive com tolerâncias de sincronização apertadas (Combi Honing)
• Componentes dentados pequenos e complexos, bem como peças maiores e pesadas

Tabela de desempenho
Diâmetro, máx.: 270 mm
Módulo, máx.: 6 mm
Comprimento, máx.: 450 mm

Combi Honing / Qualidade de superfície
O Combi Honing permite o acabamento de dois engrenagens numa única peça em uma só fixação. O eixo B integrado compensa o deslocamento de centro entre os anéis de honing e permite o alinhamento de fase. O uso de dois anéis diferentes (desbaste + acabamento) numa única fixação proporciona excelente qualidade de superfície.

Automação
Os conceitos de automação são concebidos para carregamento rápido em uma área de trabalho compacta. As soluções suportam células totalmente automatizadas, bem como modos de carregamento manual ou semiautomático, conforme os requisitos do cliente.

Especificações técnicas

• Modelo: 260HMS
• Design: máquina de honing de fuso único com eixo B e contraponto integrados
• Eixo B: integrado para modificação de flanco e compensação de desalinhamento
• Contraponto: integrado
• Diâmetro máximo da peça: 270 mm
• Módulo máximo: 6 mm
• Comprimento máximo da peça: 450 mm
• Combi Honing: capacidade de finalizar dois engrenagens em uma fixação (opção dois anéis)
• Automação: conceitos compactos para carregamento rápido
