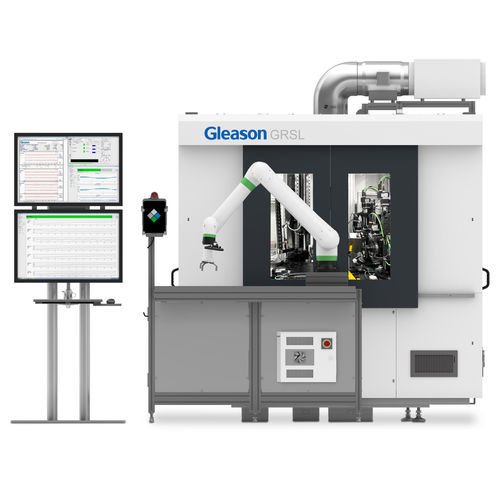

Retífica para engrenagens HFC Hard Finishing Cell

automáticaestacionária

Visão geral
A HFC Hard Finishing Cell integra inspeção de engrenagens em processo e correções em Closed-Loop, combinando processos de acabamento duro com metrologia em tempo real para otimizar a qualidade de produção e reduzir retrabalhos.

Principais benefícios

• Inspeção em processo totalmente automatizada com feedback Closed-Loop para a máquina de acabamento duro.
• Suporte para até 100% de inspeção de qualidade durante a produção.
• Compatibilidade com vários métodos de acabamento duro e opções de processo para layouts produtivos flexíveis.

Inspeção de engrenagens em processo (GRSL)
O GRSL Gear Rolling System integrado utiliza medição a laser para inspeccionar engrenagens em processo em alta velocidade, fornecendo resultados em tempo real para profile, lead e pitch. Opcionalmente, está disponível análise de ruído para avaliação das características acústicas.

Rodagem de duplo flanco clássica
A inspeção a laser é complementada pela rodagem clássica de duplo flanco, que fornece metrologia adicional como runout, average DOP, average tooth thickness e detecção de nick.

Circuito fechado — Otimização da qualidade
A funcionalidade Closed-Loop transmite os dados metrológicos medidos diretamente para a máquina de produção e suporta correções automáticas de parâmetros para melhorar a qualidade das engrenagens nas operações de acabamento subsequentes.

Processamento automatizado e auxiliares integrados
A HFC de fonte única permite processamento totalmente automatizado e oferece opções auxiliares, incluindo carregamento por caixas ou carrinhos, lavagem, marcação e gavetas integradas para peças NOK (não conformes).

Configurações da plataforma
A plataforma GRSL está disponível como gabarito manual independente, gabarito semiautomático ou gabarito totalmente automatizado para elevado rendimento.

Acessórios e soluções relacionadas

• GRSL — Laser Inspection with Double Flank Rolling (opção de gabarito integrado)
• Genesis GX Series — soluções de retificação com roda fileteada para acabamento duro de alta produtividade
• 260HMS — solução de honing com fuso único para engrenagens e eixos
• ARC Series — opções de automação cart-loaded para aumentar a capacidade

Características / especificações técnicas

• Conceito de produto: HFC Hard Finishing Cell com inspeção em processo e correções Closed-Loop.
• Tecnologia de inspeção: GRSL Gear Rolling System com medição a laser de alta velocidade para profile, lead e pitch.
• Opcional: capacidade de análise de ruído.
• Metrologia complementar: rodagem de duplo flanco para runout, average DOP, average tooth thickness, detecção de nick.
• Métodos de acabamento suportados: threaded wheel grinding, gear honing; opções de processo: polish grinding e Combi Honing.
• Automação: fabricação Closed-Loop totalmente automatizada com capacidade de correção automática de parâmetros.
• Auxiliares: carregamento por caixas/carrinhos, lavagem, marcação, gavetas para peças NOK e outras integrações de automação.
• Configurações da plataforma: gabarito GRSL manual, semiautomático, totalmente automatizado.
• Uso previsto: inspeção de qualidade in-line (in-process) até 100% e correção em circuito fechado para produção de engrenagens em acabamento duro.
