Centro de retífica cilíndrico externo G series

cilíndrico internopara engrenagenspara peças de grandes dimensões

Visão geral

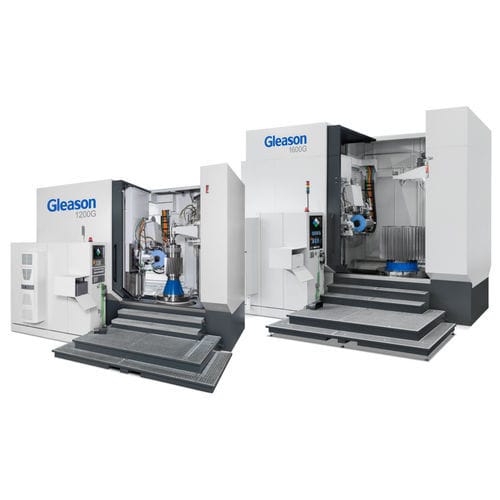

As máquinas de retificação por perfil Gleason 1200G e 1600G são projetadas para retificar engrenagens externas e internas até Ø 1.600 mm. São indicadas para aplicações com grandes profundidades de perfil e que exigem configuração flexível e alto desempenho de retificação.

Dados técnicos
Diâmetro da peça, máx.: 1.600 mm
Profundidade do perfil, máx.: 80 mm
Curso axial, máx.: até 1.600 mm (dependendo do modelo)

Retificação de grande módulo e tempos de retificação reduzidos
A cabeça de retificação de alto desempenho é adequada para engrenagens de grande módulo. Altas velocidades axiais e um conceito de acionamento potente reduzem os tempos de ciclo e permitem o processamento eficiente de perfis profundos.

Produção flexível de engrenagens externas e internas
Uma ampla gama de cabeças de retificação externas e internas permite configurar a máquina conforme o tipo de peça (engrenagens externas, internas, anéis, estrias, rodas dentadas, etc.), trazendo flexibilidade ao fluxo de produção.

Inspeção integrada
Um dispositivo de inspeção integrado possibilita a verificação em linha de engrenagens externas e internas. Os dados de medição podem ser avaliados segundo normas industriais comuns para controle de qualidade em produção.

Auto Servo Tuning (AST) e mesa com acionamento direto
A mesa com acionamento direto e Auto Servo Tuning facilita trocas rápidas e assegura comportamento dinâmico estável ao processar peças com variações de geometria, peso e inércia.

Recursos inovadores para retificação
Gleason disponibiliza funções de retificação de perfil patenteadas e tecnologias complementares voltadas para garantir qualidade reprodutível das peças e elevada produtividade em componentes médios e grandes.

Características / Especificações técnicas

• Diâmetro máximo da peça: 1.600 mm
• Profundidade máxima do perfil: 80 mm
• Curso axial máximo: até 1.600 mm (dependendo do modelo)
• Cabeça de retificação de alto desempenho adequada para grandes módulos
• Altas velocidades axiais para reduzir o tempo de retificação
• Configurável com ampla gama de cabeças para retificação externa e interna
• Dispositivo de inspeção integrado, avaliação conforme normas industriais
• Mesa com acionamento direto e Auto Servo Tuning (AST) para trocas rápidas
• Adequada para produção de engrenagens externas e internas (anéis, estrias, pinhões)
