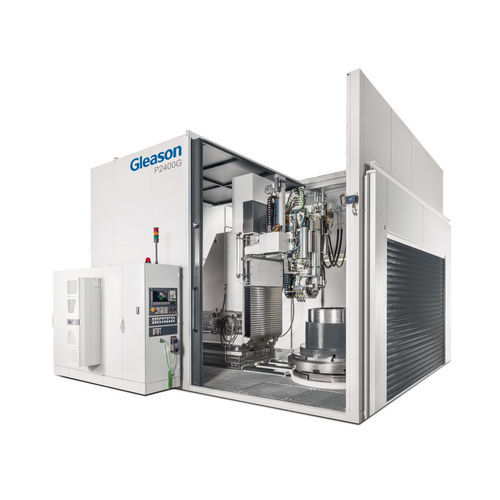

Centro de retífica cilíndrico P series

para engrenagenspara peças a usinarpara peças de grandes dimensões

Visão geral
As máquinas de retificação de perfil da série P são projetadas para produção flexível de engrenagens de grande diâmetro que exigem retificação de perfil precisa. Os modelos vão de P2000G a P6000G para abranger diferentes dimensões de peça e necessidades de produção.

Dados técnicos
Diâmetro da peça, máx.: 6.000 mm
Profundidade do perfil, máx.: 120 mm
Curso axial, máx.: 2.200 mm

Aplicações

• Retificação de perfis de engrenagens exteriores
• Retificação de perfis de engrenagens interiores
• Retificação de engrenagens com geometrias especiais usando diâmetros de rebolo pequenos

Produção flexível

• Diferentes cabeçotes de retificação externos para vários diâmetros de rebolo conforme os requisitos de produção
• Cabeçotes internos dedicados e configurações de braço para geometrias internas

Inspeção a bordo
A inspeção integrada a bordo mede a geometria de engrenagens internas e externas. Os dados medidos podem ser processados e exportados de acordo com os padrões industriais comuns.

Soluções de automação
As máquinas podem ser fornecidas, mediante solicitação, com trocadores de paletes automatizados e sistemas de fixação por ponto zero para integração em linhas de produção automatizadas.

Tecnologias de referência
Gleason oferece tecnologias de retificação de perfil e soluções patenteadas para apoiar a fabricação de engrenagens com alta precisão e produtividade.

Características / especificações técnicas

• Série: Grande Série P (P2000G a P6000G)
• Diâmetro da peça, máx.: 6.000 mm
• Profundidade do perfil, máx.: 120 mm
• Curso axial, máx.: 2.200 mm
• Retificação de perfis externos e internos; também adequada para geometrias especiais com rebolos de pequeno diâmetro
• Diferentes cabeçotes de retificação disponíveis para vários diâmetros de rebolo externos e internos
• Inspeção integrada a bordo; saída de dados compatível com padrões industriais
• Automação opcional: trocadores automáticos de paletes com sistemas de fixação por ponto zero
