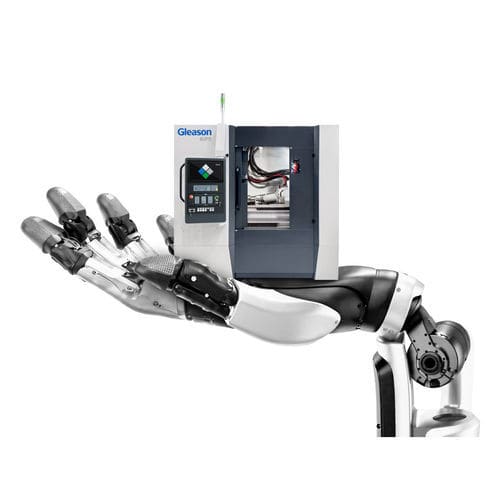

Máquina de skiving para engrenagens CNC 80PS

horizontal

Visão geral
A 80PS é projetada para power skiving, hobbing e fresamento de perfil de pequenos dentes internos e externos. É fornecida com um pacote de configuração otimizado para a produção de engrenagens para robótica humanoide.

Aplicações
A 80PS usina engrenagens internas e externas usadas em redutores strain wave (harmônicos), planetários e cicloidais para robôs humanoides e outras aplicações de engrenagens pequenas e de alta precisão.

Hobbing e power skiving numa só máquina
A 80PS pode ser convertida para o modo hobbing em menos de dois minutos, permitindo escolher o processo mais adequado e económico para cada aplicação.

Usinagem de peças exigentes
Componentes de parede fina e delicados com engrenagens internas ou externas podem ser usinados por power skiving ou hobbing, controlando deformação e desvio dimensional dentro de tolerâncias rígidas.

Sistema completo de alta precisão
Fornecida como solução completa: máquina pré‑configurada, dispositivos de fixação adaptados e ferramentas de metal duro de alta precisão para hobbing e power skiving, para obter transmissões precisas e duráveis.

Dados técnicos
Diâmetro máx. peça engrenagem externa: 80 mm
Diâmetro máx. de giro para engrenagem interna: 150 mm
Diâmetro máx. de dente (externo) engrenagem interna: 120 mm
Módulo máx.: 1,5 mm

Características / especificações

• Modelo: 80PS
• Processos: power skiving, hobbing, fresamento de perfil
• Projetada para engrenagens robóticas internas e externas de pequeno porte (strain wave/harmônico, planetário, cicloidal)
• Conversão rápida para hobbing: menos de 2 minutos
• Adequada para componentes de parede fina e geometrias delicadas com controlo rigoroso de tolerâncias
• Fornecida como sistema completo incluindo dispositivos de fixação adaptados e ferramentas de metal duro
• Diâmetro externo máx.: 80 mm
• Diâmetro de giro interno máx.: 150 mm
• Diâmetro de dente interno máx.: 120 mm
• Módulo máx.: 1,5 mm
