Coluna de fixação modular Quik-Flex®Plus

de fixação

Visão geral

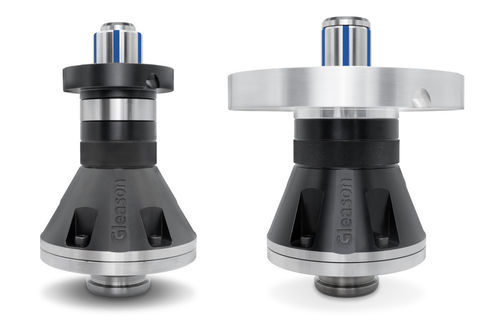

O sistema de fixação modular Gleason é composto por módulos padronizados para combinar precisão com flexibilidade de aplicação. O sistema suporta fixação por diâmetro interno (ID), diâmetro externo (OD) e fixação entre centros, podendo ser configurado com ou sem interface de troca rápida (Quik-Flex®Plus). Os componentes modulares são selecionados conforme a geometria da peça, contornos que possam causar interferência e o processo de fabricação.

Fixação ID
O programa modular para fixação interna cobre diâmetros internos de 20 a 120 mm. Módulos individuais (mandris, adaptadores, elementos de centralização) são escolhidos com base nas características da peça e nas restrições de interferência. A fixação ID está disponível em execução standard e em versão Quik-Flex®Plus de troca rápida.

Fixação ID com troca rápida
A interface Quik-Flex®Plus permite trocas rápidas de ferramenta mantendo alta repetibilidade. Concebida para reduzir tempos de paragem em produções de pequeno e médio lote e em operações com alterações frequentes de peça.

Fixação OD
Para peças tipo eixo, estão disponíveis mandris expansíveis em sete tamanhos modulares cobrindo diâmetros de 3 a 120 mm. Os mandris oferecem efeito de tração axial e são compatíveis com dispositivos comuns de mudança. Vários topos axiais estão disponíveis para posicionamento preciso da peça.

Fixação entre centros
Quando a fixação por ID ou OD não é aplicável, as peças podem ser fixadas entre centros. Centros de precisão no programa padrão cobrem até 180 mm de diâmetro; outras dimensões podem ser fornecidas sob pedido. Soluções entre centros estão disponíveis para peças longas ou aplicações com elevado binário.

Solução adequada
Gleason configura sistemas de fixação modulares segundo as especificações do cliente, apoiando-se em ampla experiência na fabricação de engrenagens e tecnologias de fixação. O conceito modular facilita a adaptação às interfaces de máquina e é adequado para aplicações dentadas e não dentadas em diferentes marcas de máquinas.

Variantes / Módulos

• Módulos de fixação ID (20–120 mm)
• Módulos ID Quik-Flex®Plus de troca rápida
• Mandris expansíveis OD (7 tamanhos modulares, 3–120 mm)
• Módulos de centros de precisão para fixação entre centros (até 180 mm)
• Módulos e adaptadores de interface de troca comum / quick-change

Multimédia

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Especificações técnicas

• Arquitetura modular baseada em componentes padronizados para configurabilidade e repetibilidade
• Faixa ID: 20–120 mm
• Faixa OD (mandris expansíveis): 3–120 mm (7 tamanhos modulares)
• Mandris OD com efeito de tração axial
• Entre centros: centros de precisão até 180 mm (programa standard); outras dimensões sob pedido
• Opção de troca rápida: Quik-Flex®Plus para trocas rápidas mantendo precisão
• Adequado para fixações ID, OD e entre centros; componentes selecionáveis conforme contornos e processo
• Compatível com múltiplos fabricantes de máquinas; adaptadores de interface disponíveis
