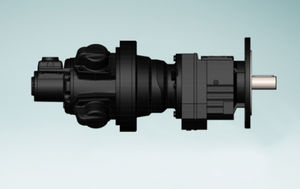

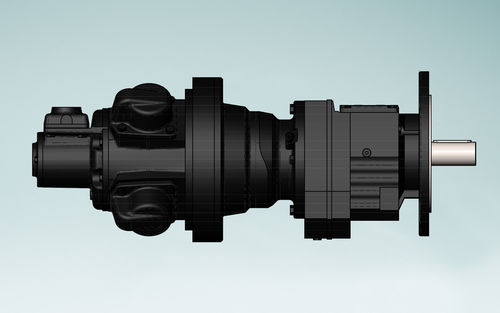

Motor pneumático de pistões RM410 series

para serviços pesadoscompactolubrificado

Visão geral do produto
O motor pneumático de pistões GLOBE RM410 pode ser combinado com uma das nossas caixas de engrenagens coaxiais padrão quando for necessária uma velocidade de saída mais baixa e/ou um binário de saída maior. Graças à ampla gama de relações de redução, o acionamento pode ser ajustado com precisão à aplicação.
Com base na velocidade, no binário e na configuração de montagem necessários, selecionamos a combinação mais adequada de motor e caixa de engrenagens.

Pontos-chave

• Ampla faixa de binário entre as variantes de caixa (ver tabela de especificações)
• Nove relações de caixa disponíveis para ajustar velocidade e binário à aplicação
• Projeto de caixa coaxial para instalação compacta em linha
• Seleção baseada na velocidade, binário e configuração de montagem exigidos

Especificações do produto (tabela)
Nome do produto | Relação da caixa | Torque mínimo de partida Nm | Torque mínimo de partida lb⋅ft | Potência máx HP | Potência máx kW | Velocidade máx RPM | Torque máx Nm | Torque máx lb⋅ft | Torque à Potência Máx Nm | Torque à Potência Máx lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

Características / Especificações técnicas

• Modelo: RM410
• Tipo: motor pneumático de pistões combinado com caixa coaxial (motor redutor)
• Finalidade: maior binário a baixa velocidade de saída para aplicações exigentes
• Recursos: ampla gama de relações de redução para corresponder com precisão à velocidade e ao binário exigidos; seleção baseada na velocidade, no binário e na configuração de montagem
• Variantes disponíveis: RM410 1 a RM410 9 com diferentes relações e dados de desempenho (ver tabela de especificações)
