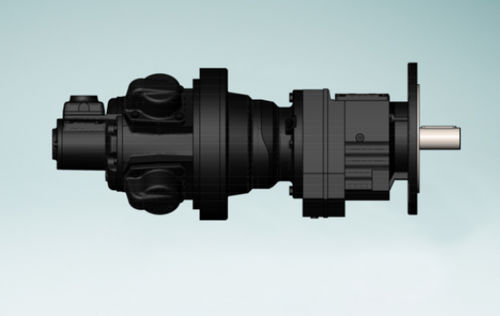

Motor pneumático de pistões radiais RM510 series

para serviços pesadospara bomba hidráulicapara movimentação

Visão geral do produto
O motor pneumático de pistões radiais GLOBE RM510 é combinado com caixas de engrenagens coaxiais para fornecer menor velocidade de saída e maior torque de saída. Uma ampla gama de relações de redução permite ajuste preciso aos requisitos da aplicação. Com base na velocidade, torque e configuração de montagem necessários, é selecionada a combinação motor–caixa mais adequada.

Aplicações

• Acionamentos industriais que exigem alto torque em baixa velocidade (guinchos, britadores, transportadores)
• Máquinas rotativas de grande porte e operações com alta demanda de torque
• Situações onde a alimentação pneumática é preferida ou exigida

Seleção e montagem
A seleção considera a velocidade de saída requerida, o torque e a disposição de montagem. Dez relações de redução estão disponíveis (RM510 1 a RM510 10), todas em configuração coaxial para simplificar a integração em treinós de transmissão existentes.

Destaques técnicos

• Potência máxima nominal: 19.40 HP (14.20 kW) nas variantes
• Relações de caixa disponíveis: 4.91 a 95.24
• Intervalo de torque de arranque: 795 a 15.071 Nm
• Intervalo de torque máximo: 11.300 a 120.000 Nm
• Intervalo de velocidade máxima: 224 a 12 RPM
• Intervalo de peso: 355 a 855 kg dependendo da variante

Variantes (resumo)

• RM510 1 — Relação 4.91 — Torque de arranque 795 Nm — Velocidade máx. 224 RPM — Torque máx. 11.300 Nm — Peso 355 kg
• RM510 2 — Relação 15.65 — Torque de arranque 2.530 Nm — Velocidade máx. 70 RPM — Torque máx. 15.400 Nm — Peso 355 kg
• RM510 3 — Relação 19.04 — Torque de arranque 3.078 Nm — Velocidade máx. 58 RPM — Torque máx. 43.000 Nm — Peso 395 kg
• RM510 4 — Relação 26.04 — Torque de arranque 4.121 Nm — Velocidade máx. 42 RPM — Torque máx. 43.000 Nm — Peso 395 kg
• RM510 5 — Relação 31.91 — Torque de arranque 5.208 Nm — Velocidade máx. 33 RPM — Torque máx. 53.400 Nm — Peso 405 kg
• RM510 6 — Relação 37.65 — Torque de arranque 5.958 Nm — Velocidade máx. 29 RPM — Torque máx. 53.400 Nm — Peso 405 kg
• RM510 7 — Relação 40.29 — Torque de arranque 6.375 Nm — Velocidade máx. 27 RPM — Torque máx. 62.700 Nm — Peso 575 kg
• RM510 8 — Relação 52.87 — Torque de arranque 8.366 Nm — Velocidade máx. 21 RPM — Torque máx. 62.700 Nm — Peso 575 kg
• RM510 9 — Relação 58.65 — Torque de arranque 9.281 Nm — Velocidade máx. 19 RPM — Torque máx. 120.000 Nm — Peso 855 kg
• RM510 10 — Relação 95.24 — Torque de arranque 15.071 Nm — Velocidade máx. 12 RPM — Torque máx. 120.000 Nm — Peso 855 kg

Encomenda e documentação
Consulte a GLOBE para folhas de dados detalhadas, desenhos de montagem e assistência na seleção da variante RM510 adequada à sua aplicação.
