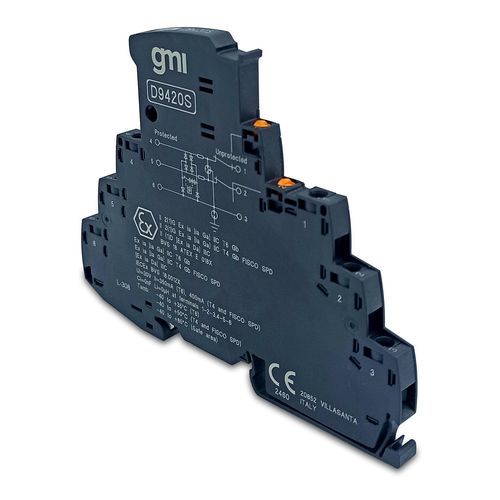

Dispositivo de proteção contra surtos de categoria D1 /C1 /C2 /C3 D9420S

Dispositivo de proteção contra sobretensões SIL 3 para sistemas de sinais O modelo D9420SD9420S proporciona proteção contra sobretensões de duas fases para sinais de E/S flutuantes de três fios de sistemas de medição, controlo e segurança. Com uma largura de 6 mm, pode ser facilmente instalado em qualquer armário de distribuição ou armário de distribuição. O SPD fornece proteção contra surtos com impedância de loop de 1.65Ω, com faca de desconexão em ambos os caminhos de sinal para facilitar o teste do loop.SIL 3 de acordo com IEC 61508: 2010.Entrada da Zona 0 (Zona 20), instalação na Zona 1 e 2.Desconexão do circuito de sinal por faca de desconexão.Sinalização sem energia auxiliar adicional, graças ao indicador de status mecânico.Alta Densidade, 6,2 mm por canal.Compatível com HART.Dados TécnicosSuprimentoTensão nominal do sistema Un24 V DCTensão máxima de funcionamento contínuo Uc30 V DCCorrente nominal600 mA (40°C)ProtecçãoClassificação de teste IECC1 / C2 / C3 / D1Proteção dos tipos de sinal0/4-20 mA HART, Digital I/O, World FIP, F&GN Corrente de descarga nominal (In)(8/20) μs: 5 kA (núcleo-core) 5 kA (núcleo-solo) 5 kA (núcleo-terra)Corrente de descarga de impulso (Iimp)(10/350) μs: 0.5 kA (núcleo central) 0,5 kA (núcleo-solo) 0,5 kA (núcleo-terra)Corrente de descarga total (Itotal)(8/20) μs: 10kAMáx. corrente de descarga total (Imax)(8/20) μs: 20kA (por uma vez)Resistência em série1,65Ω ± 20%Nível de proteção de tensão (Up)≤ 150 V (C1 - 1 kV/500 A) núcleo-calibre≤ 275 V (C2 - 10 kV/5 kA) núcleo-calibre≤ 55 V (C3 - 100 A) núcleo-calibre≤ 750 V (C1 - 1 kV/500 A) núcleo-solo≤ 750 V (C2 - 10 kV/5 kA) núcleo-solo≤ 1.2 KV (C3 - 100 A) núcleo-solo≤ 80 V (C1 - 1 kV/500 A) núcleo-terra≤ 125 V (C2 - 10 kV/5 kA) núcleo-terra≤ 55 V (C3 - 100 A) núcleo-terraTempo de resposta tA≤ 1 ns (núcleo-corpo) ≤ 1 ns (núcleo-solo) ≤ 100 ns (núcleo-terra)Condições ambientaisTemperatura de funcionamentoLimites de temperatura -40 a + 85 °C, humidade relativa 5% a 95%.MontagemTipoEN/IEC60715 TH 35 DIN-Rail.Pesoaproximadamente 60 g.Conexõesblocos de terminais de parafuso para acomodar terminações até 2.5 mm2 flexíveis.Localizaçãoinstalação em Área Segura ou Zona 2 ou Zona 1, Grupo IIC T4...T6.Classe de protecçãoIP20.DimensõesLargura 6,2 mm, Profundidade 83,5 mm, Altura 105,8 mm.CertificaçõesATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (Europe) - BVS 18 ATEX E 018 X, DEKRA, 2022-07-12IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (International) - IECEx BVS 18.0012X, DEKRA, 2022-07-18SIL: EXIDA GM 17/11-006 R007 Análise para aplicação SIL D9410S, D9420S (Internacional) - GM 17/11-006 R007, EXIDA, 2018-03-28Declarações de ConformidadeDeclaração de Conformidade UE para D9410, D9420, D9510, D9520Características / Especificações TécnicasModelo: D9420SCategoria: Proteção contra surtos para sinais de E/S e SinalizaçãoLargura: 6,2 mmTensão nominal do sistema: 24 V DCTensão máxima de operação contínua: 30 V DCCorrente nominal: 600 mA (40°C)Resistência em série: 1,65Ω ± 20%Classe de proteção: IP20Montagem: EN/IEC60715 TH 35 DIN-RailPeso: cerca de 60 gTemperatura de funcionamento: -40 a +85 °CDimensões: 6.2 x 83,5 x 105,8 mm
