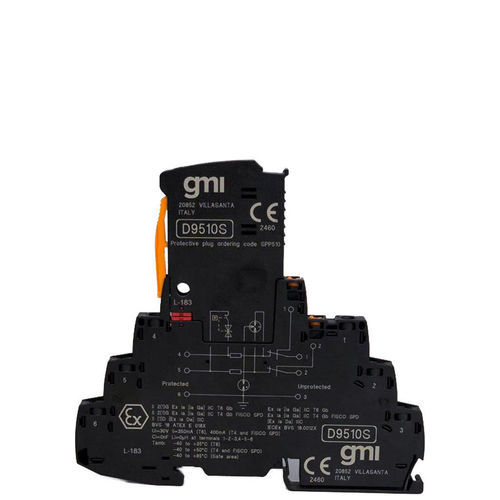

Dispositivo de proteção contra surtos de categoria D1 /C1 /C2 /C3 D9510S

Dispositivo de proteção contra sobretensões SIL 3 para sistemas de sinalização O modelo D9510SD9510S oferece proteção contra sobretensões de duas fases para sinais de E/S flutuantes de dois fios de sistemas de medição, controlo e segurança. Com uma largura de 6 mm, pode ser facilmente instalado em qualquer armário de distribuição ou armário de distribuição. É composto por uma ficha de proteção e um elemento de base. O SPD fornece proteção contra surtos com impedância de loop de 1.65Ω, com faca de desconexão em ambos os caminhos de sinal para fácil teste do loop.SIL 3 de acordo com IEC 61508: 2010.Entrada da Zona 0 (Zona 20), instalação na Zona 1 e 2.Desconexão do circuito de sinal por faca de desconexão.Sinalização sem alimentação auxiliar adicional, graças ao indicador de estado mecânico.Sinal não interrompido durante os trabalhos de manutenção, graças à impedância neutra de inserção e remoção da ficha de proteção.Alta Densidade, 6,2 mm por canal.Compatível com HART.Especificações técnicas:Alimentação:Tensão nominal do sistema Un: 24 V DCTensão máxima de funcionamento contínuo Uc: 30 V DCCorrente nominal: 600 mA (40°C)Proteção:Classificação de teste IEC: C1 / C2 / C3 / D1Proteção dos tipos de sinais: 0/4-20 mA HART, Digital I/O, World FIP, F&GNCorrente de descarga nominal (In): (8/20) μs: 5 kA (núcleo-corpo) 5 kA (núcleo-solo)Corrente de descarga de impulso (Iimp): (10/350) μs: 0.5 kA (núcleo-corpo) 0,5 kA (núcleo-solo)Corrente de descarga total (Itotal): (8/20) μs: 10kAMáx. corrente de descarga total (Imax): (8/20) μs: 20kA (por uma vez)Resistência em série: 1,65Ω ± 20%Nível de proteção de tensão (Up): ≤ 55 V (C1 - 1 kV/500 A) núcleo-corpo; ≤ 65 V (C2 - 10 kV/5 kA) núcleo-corpo; ≤ 55 V (C3 - 100 A) núcleo-corpo; ≤ 900 V (C1 - 1 kV/500 A) núcleo-terra; ≤ 1.05 KV (C2 - 10 kV/5 kA) núcleo-solo; ≤ 1,4 KV (C3 - 100 A) núcleo-soloTempo de resposta tA: ≤ 1 ns (núcleo-solo), ≤ 100 ns (núcleo-solo)Condições ambientais:Temperatura de funcionamento: -40 a +85 °CHumidade relativa: 5% a 95%Montagem:Tipo: EN/IEC60715 TH 35 DIN-RailPeso: cerca de 42 gConexão: blocos de terminais de parafuso para acomodar terminações até 2,5 mm2 flexíveisLocalização: instalação em Área Segura ou Zona 2 ou Zona 1, Grupo IIC T4...T6Classe de proteção: IP20Dimensões: Largura 6,2 mm, Profundidade 100 mm, Altura 105,8 mmCertificações:ATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: Análise EXIDA GM 17/11-006 R008 para a aplicação SIL D9510S, D9520S (GM 17/11-006 R008, EXIDA, 2018-03-28)Declarações de conformidade:Declaração de conformidade UE para D9410, D9420, D9510, D9520
