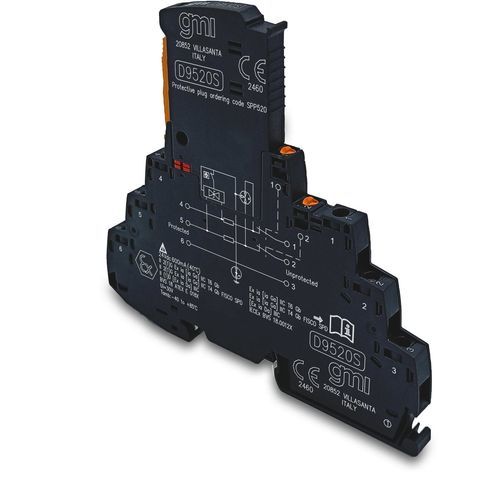

Dispositivo de proteção contra surtos de categoria D1 /C1 /C2 /C3 D9520S

Dispositivo de proteção contra sobretensões SIL 3 para sistemas de sinalização O modelo D9520SD9520S oferece proteção contra sobretensões de duas fases para sinais de E/S flutuantes de três fios de sistemas de medição, controlo e segurança. Com uma largura de 6 mm, pode ser facilmente instalado em qualquer armário de distribuição ou armário de distribuição. É composto por uma ficha de proteção e um elemento de base. O SPD fornece proteção contra surtos com impedância de loop de 1.65Ω, com faca de desconexão em ambos os caminhos de sinal para fácil teste do loop.SIL 3 de acordo com IEC 61508: 2010.Entrada da Zona 0 (Zona 20), instalação na Zona 1 e 2.Desconexão do circuito de sinal por faca de desconexão.Sinalização sem energia auxiliar adicional, graças ao indicador de status mecânico.Sinal não interrompido durante os trabalhos de manutenção, graças à impedância neutra de inserção e remoção da ficha de proteção.Alta Densidade, 6,2 mm por canal.Compatível com HART.Dados TécnicosSuprimentoTensão nominal do sistema Un24 V DCTensão máxima de funcionamento contínuo Uc30 V DCCorrente nominal600 mA (40°C)ProtecçãoClassificação de teste IECC1 / C2 / C3 / D1Protecção dos tipos de sinal0/4-20 mA HART, Digital I/O, World FIP, F&GNCorrente de descarga nominal (In)(8/20) μs: 5 kA (núcleo-core) 5 kA (núcleo-solo) 5 kA (núcleo-terra)Corrente de descarga de impulso (Iimp)(10/350) μs: 0.5 kA (núcleo central) 0,5 kA (núcleo-solo) 0,5 kA (núcleo-terra)Corrente de descarga total (Itotal)(8/20) μs: 10kAMáx. corrente de descarga total (Imax)(8/20) μs: 20kA (por uma vez)Resistência em série1,65Ω ± 20%Nível de proteção de tensão (Up)≤ 150 V (C1 - 1 kV/500 A) núcleo-calibre≤ 275 V (C2 - 10 kV/5 kA) núcleo-calibre≤ 55 V (C3 - 100 A) núcleo-calibre≤ 750 V (C1 - 1 kV/500 A) núcleo-solo≤ 750 V (C2 - 10 kV/5 kA) núcleo-solo≤ 1.2 KV (C3 - 100 A) núcleo-solo≤ 80 V (C1 - 1 kV/500 A) núcleo-terra≤ 125 V (C2 - 10 kV/5 kA) núcleo-terra≤ 55 V (C3 - 100 A) núcleo-terraTempo de resposta tA≤ 1 ns (núcleo-corpo) ≤ 1 ns (núcleo-solo) ≤ 100 ns (núcleo-terra)Condições ambientaisLimites de temperatura de funcionamento -40 a +85 °C, humidade relativa 5% a 95%.MontagemTipoEN/IEC60715 TH 35 DIN-Rail.Pesoaproximadamente 43 g.Conexõesblocos de terminais de parafuso para acomodar terminações até 2.5 mm2 flexíveis.Localizaçãoinstalação em Área Segura ou Zona 2 ou Zona 1, Grupo IIC T4...T6.Classe de protecçãoIP20.DimensõesLargura 6,2 mm, Profundidade 100 mm, Altura 105,8 mm.CertificaçõesATEX: DEKRA ATEX D9410, D9420, D9510, D9520 Series English Certificate (Europa, BVS 18 ATEX E 018 X, DEKRA, 2022-07-12)IECEx: DEKRA IECEx D9410, D9420, D9510, D9520 Series Certificate (Internacional, IECEx BVS 18.0012X, DEKRA, 2022-07-18)SIL: Análise EXIDA GM 17/11-006 R008 para a aplicação SIL D9510S, D9520S (Internacional, GM 17/11-006 R008, EXIDA, 2018-03-28)Declarações de ConformidadeDeclaração de Conformidade UE para D9410, D9420, D9510, D9520Características / Especificações TécnicasModelo: D9520SCategoria: Proteção contra sobretensões para sinais I/O e SinalizaçãoLargura: 6,2 mmProfundidade: 100 mmAltura: 105,8 mmPeso: cerca de 43 gMontagem: EN/IEC60715 TH 35 DIN-RailClasse de proteção: IP20Temperatura de funcionamento: -40 a +85 °CHumidade relativa: 5% a 95%Tensão nominal do sistema: 24 V DCTensão máxima de funcionamento contínuo: 30 V DCCorrente nominal: 600 mA (40°C)Resistência em série: 1,65Ω ± 20%Classificação de teste IEC: C1 / C2 / C3 / D1HART compatívelSIL 3 de acordo com IEC 61508:2010
