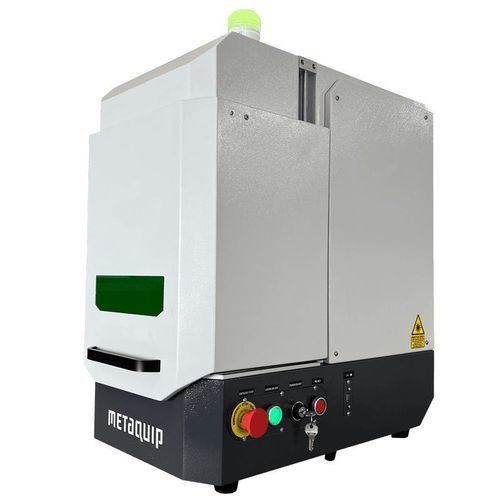

Máquina de gravação e marcação a laser pulsado de fibra MQ-FBD-LITE-30W

de materiais plásticospara metaisde alumínio

Visão geral do produto
A máquina de gravação a laser de fibra Lite é a solução fechada de entrada da MetaQuip, adequada para muitos metais e alguns plásticos. Oferece alta precisão e versatilidade num formato compacto adequado para secretária. A máquina é fornecida completa com software laser e extração de ar industrial com filtro HEPA e está classificada como classe laser 2M.

Características principais

• Gravação e marcação a laser em metais como ouro, prata, alumínio, ferro, aço inoxidável e muitos outros metais; também adequada para alguns plásticos. Gravação a laser simples de jóias e anéis.
• Pequena área ocupada, adequada para colocação numa secretária.
• Fornecida de série com extração de ar industrial (HEPA).
• Carcaça fechada com porta deslizante integrada para operação segura (classe laser 2M).
• Alta resolução e precisão (comprimento de onda 1064 nm, tamanho de ponto muito pequeno).
• Fonte laser de fibra isenta de manutenção com longa vida útil prevista.

Aplicações

• Indústria criativa e hobistas
• Jóalheiros (gravação detalhada de anéis, pulseiras, colares, artigos personalizados)
• Marcação industrial: números de série, logótipos, placas de identificação, rastreabilidade (códigos de barras, data-matrix), marcação de ferramentas

Área de trabalho e dimensões
Área de trabalho da peça: 100 x 100 mm padrão (lente opcional 70 x 70 mm disponível). Espaço interno: 29 cm (L) x 25 cm (P) x 23 cm (A). Dimensões totais da máquina: 62 x 37 x 72 cm (profundidade x largura x altura).

Laser e desempenho
Potência laser padrão: 30 W (20 W opcional). Tipo de laser: laser de fibra Raycus pulsado de alta energia. Comprimento de onda: 1064 nm. Frequência de repetição: 20-100 kHz. Diâmetro mínimo do ponto: 0,01 mm. Largura mínima de linha: 0,01 mm. Velocidade de marcação linear: 0-2000 mm/s. Velocidade de gravação de caracteres: > 800 caracteres/s. Faixa de profundidade de marcação: 0,01 - 1 mm. Potência de saída ajustável 0-100% com ponto vermelho de posicionamento & laser de focalização < 1 mW.

Operação & software
Controle via computador com o software EzCAD fornecido (suporta muitos formatos vetoriais e de imagem e texto/numeração variável). Lightburn está disponível como alternativa opcional. A cabeça do laser varre através de um espelho XY; a altura de foco é definida manualmente conforme a altura da peça.

Segurança & extração
Carcaça fechada com porta deslizante proporciona operação laser confinada. Fornecida extração de ar industrial com frente integrada e filtro HEPA; a extração cumpre a ISO 15012-4:2016 para capturar partículas e fumos gerados durante a gravação.

Opções

• Portátil com software laser instalado
• Módulo rotativo para gravação circular/rodada
• Lentes alternativas (ex. 70 x 70 mm)
• Contrato de serviço/manutenção e instalação & formação no local (opcional)

Especificações técnicas

• Área de trabalho: 100 x 100 mm (opcional 70 x 70 mm)
• Tipo de laser: Raycus pulsado de alta energia
• Comprimento de onda: 1064 nm
• Botão de emergência: sim
• Interruptor com chave liga/desliga: sim
• Frequência de repetição: 20-100 kHz
• Potência do laser: 30 W padrão, 20 W opcional
• Ponto vermelho de posicionamento & laser de foco: < 1 mW
• Potência de saída do laser: 0-100%
• Diâmetro mínimo do ponto: 0,01 mm
• Largura mínima de linha: 0,01 mm
• Velocidade de marcação linear: 0-2000 mm/s
• Velocidade de gravação de caracteres: > 800 caracteres / s
• Repetibilidade: ± 0,001 mm
• Profundidade de marcação: 0,01 - 1 mm
• Arrefecimento: arrefecimento por ar
• Tensão de alimentação: 230 Vac ±10%, 50-60 Hz
• Potência da máquina: < 500 W
• Mesa de trabalho: eixo Z (0-400 mm) ajuste manual (altura máxima da peça 200 mm)
• Carcaça: modelo fechado (ligações para pedal disponíveis)
• Dimensões (C x L x A): 62 x 37 x 72 cm
• Peso: 50 kg
• Controlo: via computador (não incluído como padrão) com EzCAD (ou Lightburn opcional)
• Temperatura de trabalho: 13-28 °C
• Temperatura ambiente: -40-70 °C
• Incluído: manual do produto & software (Holandês, Inglês ou Alemão)
• Extração de ar industrial: frente integrada + filtro HEPA (cumpre ISO 15012-4:2016)
• Garantia: 2 anos na máquina laser (vida útil prevista da fonte laser 50k–100k horas dependendo do uso)
