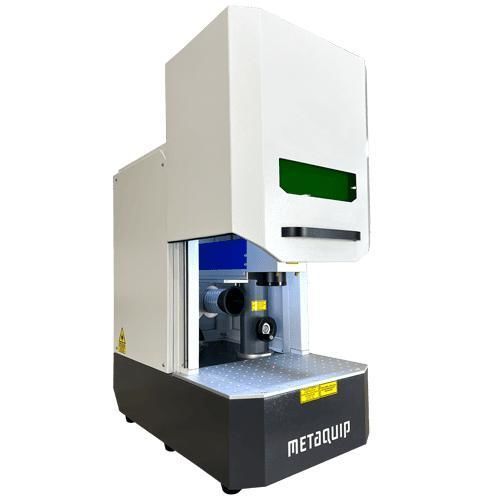

Máquina de gravação e marcação a laser pulsado de fibra MQ-FBLC-30W

de materiais plásticospara metaisde alumínio

Visão geral
O MetaQuip Desktop Cliche é uma máquina de gravação a laser de secretária compacta projetada para a produção rápida, flexível e económica de clichês para tampografia. A unidade fechada funciona silenciosamente e inclui um sistema de extração de ar industrial com filtragem HEPA para manter um ambiente de trabalho limpo.

Principais características

• Uso principal: Produção de blocos de impressão / clichês para tampografia.
• Gravação e marcação: Marcação permanente, rápida e limpa em metais (incluindo preciosos) e muitos plásticos.
• Aplicações: Indústria criativa, joalharia, marcação industrial (anéis, peças pequenas, painéis frontais, placas).
• Potência do laser: 30 W padrão (20 W opcional).
• Área de trabalho: 100 x 100 mm (lente 70 x 70 mm opcional).
• Suporte de clichê: Posicionamento rápido e preciso das placas de clichê.
• Extração de ar: Extração industrial com filtro HEPA incluída.
• Certificações: Certificado CE; estrutura fechada para operação segura (classe laser 3R).

Operação e software
A máquina utiliza um laser de fibra Raycus pulsado de alta energia (1064 nm) com cabeça de varredura XY. A altura do foco é ajustada manualmente conforme a altura da peça. Controlada a partir de um computador com o software EzCAD fornecido; LightBurn disponível como opção. Formatos suportados: AI, DXF, BMP, JPG, PNG, TIF e formatos vetoriais/imagem comuns. O software suporta fontes TrueType/SHX/JSF/DMF, códigos de barras, texto variável e funções IO básicas.

Design e espaço de trabalho

• Estrutura fechada compacta: Porta deslizante integrada para operação segura.
• Dimensões da máquina: 62 x 37 x 72 cm (C x L x A).
• Espaço interno: 29 x 25 x 23 cm; ajuste Z manual 0–400 mm, altura máxima da peça 200 mm.

Materiais e precisão

• Materiais adequados: Prata, ouro, titânio, aço inoxidável, alumínio, ligas e muitos plásticos.
• Precisão: Tamanho de ponto muito pequeno a 1064 nm para alta resolução; repetibilidade ±0,001 mm; diâmetro mínimo do ponto 0,01 mm.

Segurança e ambiente

• Modelo fechado: A porta deslizante contém a radiação laser.
• Extração e filtração: Extração industrial fornecida com filtros frontais e HEPA; conforme ISO 15012-4:2016 para remoção de partículas e fumos.

Incluído na entrega

• Máquina laser de secretária fechada (lente 100 x 100 mm).
• Software EzCAD2 e manual do produto/software (disponível em neerlandês, inglês ou alemão).
• Unidade de extração de ar industrial com filtro HEPA.

Opções

• Objetivas alternativas (70 x 70 mm), portátil com software pré-instalado, módulo de rotação para anéis/objetos redondos, opção de software LightBurn.

Especificações técnicas

• Área de trabalho: 100 x 100 mm (opcional 70 x 70 mm).
• Tipo de laser: Laser de fibra Raycus pulsado de alta energia.
• Comprimento de onda: 1064 nm.
• Frequência de repetição: 20–100 kHz.
• Potência do laser: 30 W padrão (20 W opcional).
• Controle de saída: 0–100%.
• Diâmetro mínimo do ponto: 0,01 mm.
• Largura mínima de linha: 0,01 mm.
• Velocidade de marcação: 0–12.000 mm/s.
• Velocidade de gravação de caracteres: > 800 caracteres/s.
• Repetibilidade: ±0,001 mm.
• Profundidade de marcação: 0,01–1 mm.
• Arrefecimento: Arrefecimento a ar.
• Tensão de alimentação: 230 Vac ±10%, 50–60 Hz.
• Consumo: < 500 W.
• Mesa de trabalho: Z manual 0–400 mm, altura máx. 200 mm.
• Estrutura: Modelo fechado (conexão para pedal).
• Dimensões (C x L x A): 62 x 37 x 72 cm.
• Peso: 50 kg.
• Controlo: Via computador com EzCAD (LightBurn opcional).
• Temperatura de funcionamento: 13–28 °C; capacidade ambiente: −40–70 °C.
• Garantia: 2 anos (vida útil estimada da fonte laser 50k–100k horas dependendo do uso).
