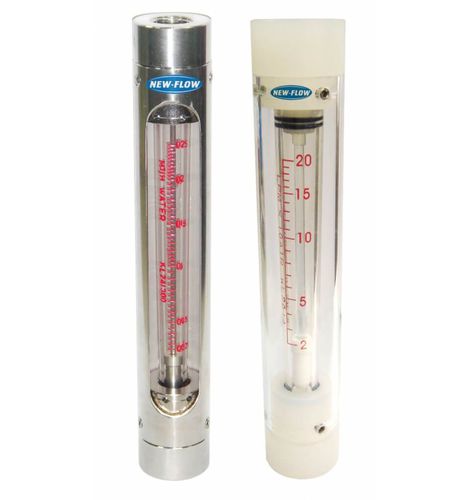

Medidor de vazão de área variável P_Type

volumétricopara líquidosDN 50 mm (2")

Aplicações A. Medição do caudal para -Sistema de processos químicos -Sistema de tratamento de água -Sistema de caudal industrial B. Condição de serviço -Viscosidade≦3cP -Máx. temperatura de trabalho: Metal:100℃; Plástico:60℃ -Max. pressão de trabalho:(1) Material do corpo: PS, PI: 15KG/CM2, Plástico: 6kg/cm2 (2) Tubo de vidro: Vidro borosilicato 6 kg/cm2 (3) Tubo P.C: 10kg/cm2, pressão instantânea: 15kg/cm2 C. Interruptor de alarme disponível (N.O) -Classificação do interrutor: AC 125V 0.5A / DC 100V 10W / Max. DC 250V ＜ 40mA D. Precisão: ±2,5%F.S Princípio de funcionamento O medidor de vazão de área variável contém um flutuador e um tubo cônico. O fluido flui através do tubo cónico e é forçado a subir até ao flutuador. O caudal é medido em função da área da abertura. O caudal aumenta à medida que o flutuador se move livremente para produzir a área variável.
